Anelli TIPO NAS per alberi
Esecuzione rinforzata
Esecuzione rinforzata
Materiale: Acciaio al carbonio

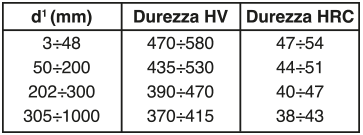

Durezza:
TRATTAMENTO SUPERFICIALE
Fosfatati ed oliati
Bruniti ed oliati
Secondo disponibilità di magazzino
Esempio di designazione:
NAS 75 (3/4)
d1=diametro dell'albero
d2=diametro gola
d3=diametro anello a riposo
s=spessore
= Ad esaurimento
| Descrizione | Prezzo IVA escl euro/100 |
Confezione | d1 | d1 inch | s inch | d3 inch | d2 inch |
|---|---|---|---|---|---|---|---|
| NAS 39 | 12,00 | 1.000 | 10,00 | 0.394 | 0.035 | 0.362 | 0.368 |
| NAS 42 | su richiesta | 1.000 | 10,90 | 0.428 | 0.035 | 0.394 | 0.402 |
| NAS 47 | 13,00 | 1.000 | 12,00 | 0.473 | 0.042 | 0.435 | 0.444 |
| NAS 50 (1/2) | 14,00 | 1.000 | 12,70 | 0.500 | 0.050 | 0.460 | 0.468 |
| NAS 59 | su richiesta | 1.000 | 15,00 | 0.591 | 0.050 | 0.543 | 0.555 |
| NAS 62 (5/8) | 15,00 | 1.000 | 15,90 | 0.625 | 0.050 | 0.575 | 0.588 |
| NAS 66 | 16,00 | 1.000 | 17,00 | 0.669 | 0.050 | 0.616 | 0.629 |
| NAS 75 (3/4) | 20,00 | 500 | 19,00 | 0.750 | 0.078 | 0.689 | 0.704 |
| NAS 87 (7/8) | su richiesta | 500 | 22,20 | 0.875 | 0.078 | 0.804 | 0.821 |
| NAS 98 (1 ) | 40,00 | 250 | 25,40 | 1.000 | 0.078 | 0.906 | 0.938 |
| NAS 106 (1-1/16) | su richiesta | 250 | 27,00 | 1.062 | 0.093 | 0.978 | 0.998 |
| NAS 112 (1-1/8) | su richiesta | 250 | 28,60 | 1.125 | 0.093 | 1.036 | 1.059 |
| NAS 118 (1-3/16) | su richiesta | 250 | 30,20 | 1.188 | 0.093 | 1.087 | 1.111 |
| NAS 125 (1-1/4) | 60,00 | 250 | 31,70 | 1.250 | 0.093 | 1.150 | 1.174 |
| NAS 131 (1-5/16) | su richiesta | 100 | 33,30 | 1.312 | 0.093 | 1.208 | 1.234 |
| NAS 137 (1-3/8) | su richiesta | 100 | 34,90 | 1.375 | 0.093 | 1.268 | 1.291 |
| NAS 150 (1-1/2) | su richiesta | 50 | 38,10 | 1.500 | 0.109 | 1.380 | 1.406 |
| NAS 156 (1-9/16) | 120,00 | 50 | 39,70 | 1.562 | 0.109 | 1.437 | 1.468 |
| NAS 175 (1-3/4) | 140,00 | 50 | 44,40 | 1.750 | 0.109 | 1.608 | 1.650 |
| NAS 193 (1-15/16) | su richiesta | 50 | 49,20 | 1.938 | 0.125 | 1.782 | 1.826 |
| NAS 200 (2) | 160,00 | 50 | 50,80 | 2.000 | 0.125 | 1.840 | 1.880 |
| NAS 225 (2-31/4) | 200,00 | 50 | - | - | 0.000 | 0.000 | 0.000 |
