Material:Spring steel
Hardness:

SURFACE FINISHES
Phosphated and oiled
Blackened and oiled
Manufacturer's choice
Example of designation:
ring type JM 20 IMPILATI
|
 |

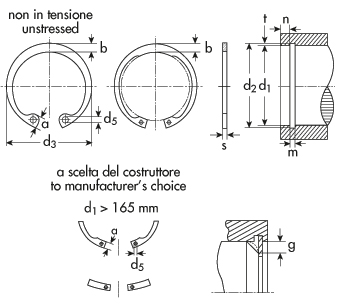

d1=bore diameter
d2=grove diameter
d3=ring diameter in the unstressed state
s=thickness
|
 |
DIN 472 UNI 3654-7437 Type JM - for bores-stacked
|
|
|
|
|
Click the measures to enter the data sheet |
|
• = prior to sale |
d1
|
|
description |
Price VAT excl. euro/100 |
|
Package |
s |
d3 |
d2 |
8.00 |
|
JM 8 impilati |
on demand
|
|
- |
0.80 |
8.7 |
8.4 |
 |
 |
 |
 |
9.00 |
|
JM 9 impilati |
on demand
|
|
- |
0.80 |
9.8 |
9.4 |
 |
 |
 |
 |
10.00 |
|
JM 10 impilati |
on demand
|
|
- |
1.00 |
10.8 |
10.4 |
 |
 |
 |
 |
11.00 |
|
JM 11 impilati |
on demand
|
|
- |
1.00 |
11.8 |
11.4 |
 |
 |
 |
 |
12.00 |
|
JM 12 impilati |
on demand
|
|
- |
1.00 |
13.0 |
12.5 |
 |
 |
 |
 |
13.00 |
|
JM 13 impilati |
2,00
|
|
- |
1.00 |
14.1 |
13.6 |
 |
 |
 |
 |
14.00 |
|
JM 14 impilati |
on demand
|
|
- |
1.00 |
15.1 |
14.6 |
 |
 |
 |
 |
15.00 |
|
JM 15 impilati |
on demand
|
|
- |
1.00 |
16.2 |
15.7 |
 |
 |
 |
 |
16.00 |
|
JM 16 impilati |
7,00
|
|
- |
1.00 |
17.3 |
16.8 |
 |
 |
 |
 |
17.00 |
|
JM 17 impilati |
on demand
|
|
- |
1.00 |
18.3 |
17.8 |
 |
 |
 |
 |
18.00 |
|
JM 18 impilati |
on demand
|
|
- |
1.00 |
19.5 |
19.0 |
 |
 |
 |
 |
19.00 |
|
JM 19 impilati |
on demand
|
|
- |
1.00 |
20.5 |
20.0 |
 |
 |
 |
 |
20.00 |
|
JM 20 impilati |
on demand
|
|
- |
1.00 |
21.5 |
21.0 |
 |
 |
 |
 |
21.00 |
|
JM 21 impilati |
on demand
|
|
- |
1.00 |
22.5 |
22.0 |
 |
 |
 |
 |
22.00 |
|
JM 22 impilati |
on demand
|
|
- |
1.00 |
23.5 |
23.0 |
 |
 |
 |
 |
23.00 |
|
JM 23 impilati |
on demand
|
|
- |
1.20 |
24.6 |
24.1 |
 |
 |
 |
 |
24.00 |
|
JM 24 impilati |
5,50
|
|
- |
1.20 |
25.9 |
25.2 |
 |
 |
 |
 |
25.00 |
|
JM 25 impilati |
on demand
|
|
- |
1.20 |
26.9 |
26.2 |
 |
 |
 |
 |
26.00 |
|
JM 26 impilati |
on demand
|
|
- |
1.20 |
27.9 |
27.2 |
 |
 |
 |
 |
27.00 |
|
JM 27 impilati |
1,40
|
|
125 |
1.20 |
29.1 |
28.4 |
 |
 |
 |
 |
28.00 |
|
JM 28 impilati |
on demand
|
|
- |
1.20 |
30.1 |
29.4 |
 |
 |
 |
 |
29.00 |
|
JM 29 impilati |
on demand
|
|
- |
1.20 |
31.1 |
30.4 |
 |
 |
 |
 |
30.00 |
|
JM 30 impilati |
1,70
|
|
125 |
1.20 |
32.1 |
31.4 |
 |
 |
 |
 |
31.00 |
|
JM 31 impilati |
on demand
|
|
- |
1.20 |
33.4 |
32.7 |
 |
 |
 |
 |
32.00 |
|
JM 32 impilati |
2,00
|
|
125 |
1.20 |
34.4 |
33.7 |
 |
 |
 |
 |
33.00 |
|
JM 33 impilati |
on demand
|
|
- |
1.20 |
35.5 |
34.7 |
 |
 |
 |
 |
34.00 |
|
JM 34 impilati |
on demand
|
|
- |
1.50 |
36.5 |
35.7 |
 |
 |
 |
 |
35.00 |
|
JM 35 impilati |
14,00
|
|
- |
1.50 |
37.8 |
37.0 |
 |
 |
 |
 |
36.00 |
|
JM 36 impilati |
15,00
|
|
- |
1.50 |
38.8 |
38.0 |
 |
 |
 |
 |
37.00 |
|
JM 37 impilati |
2,70
|
|
100 |
1.50 |
39.8 |
39.0 |
 |
 |
 |
 |
38.00 |
|
JM 38 impilati |
17,00
|
|
- |
1.50 |
40.8 |
40.0 |
 |
 |
 |
 |
39.00 |
|
JM 39 impilati |
on demand
|
|
- |
1.50 |
42.0 |
41.0 |
 |
 |
 |
 |
|
|
|
