XAS for shafts
Medium duty series - In inches

Material: Carbon Steel
SAE 1070-1090

SURFACE FINISHES
Oil dipped

Example of designation:
XAS 31

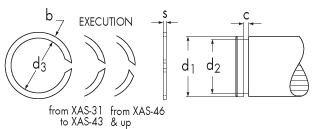

d1=shaft diameter
d2=groove diameter
d3=internal ring diameter
s=thickness

= Prior to sale

Description Price in Euro/100
VAT not included		 Packaging d1 d1 inch s inch d3 d2
XAS-31 31,00 +20% 1.000 7,92 0.312 0.025 7,14 7,37
XAS-34 31,00 +20% 1.000 8,74 0.344 0.025 7,92 8,18
XAS-35 32,00 +20% 1.000 8,99 0.354 0.025 8,13 8,38
XAS-37 32,00 +20% 1.000 9,53 0.375 0.025 8,66 8,92
XAS-39 32,00 +20% 1.000 9,98 0.393 0.025 9,12 9,37
XAS-40 33,00 +20% 1.000 10,31 0.406 0.025 9,45 9,70
XAS-43 33,00 +20% 1.000 11,13 0.438 0.025 10,21 10,46
XAS-46 34,00 +20% 1.000 11,91 0.469 0.025 11,00 11,25
XAS-50 34,00 +20% 1.000 12,70 0.500 0.035 11,79 12,04
XAS-55 35,00 +20% 1.000 14,00 0.551 0.035 13,06 13,31
XAS-56 35,00 +20% 1.000 14,27 0.562 0.035 13,31 13,56
XAS-59 36,00 +20% 1.000 15,09 0.594 0.035 14,10 14,38
XAS-62 36,00 +20% 1.000 15,88 0.625 0.035 14,88 15,16
XAS-66 36,00 +20% 1.000 16,99 0.669 0.035 16,00 16,26
XAS-68 37,00 +20% 1.000 17,48 0.688 0.042 16,36 16,66
XAS-75 38,00 +20% 1.000 19,05 0.750 0.042 17,86 18,19
XAS-78 38,00 +20% 1.000 19,84 0.781 0.042 18,62 18,92
XAS-81 39,00 +20% 1.000 20,62 0.812 0.042 19,41 19,71
XAS-87 40,00 +20% 500 22,23 0.875 0.042 20,83 21,21
XAS-93 40,00 +20% 500 23,83 0.938 0.042 22,38 22,76
XAS-98 41,00 +20% 500 24,99 0.984 0.042 23,50 23,88
XAS-100 42,00 +20% 500 25,40 1.000 0.042 23,90 24,28
XAS-102 43,00 +20% 500 25,98 1.023 0.042 24,43 24,82
XAS-106 44,00 +20% 500 26,97 1.062 0.050 25,40 25,81
XAS-112 44,00 +20% 500 28,58 1.125 0.050 26,92 27,31
XAS-118 46,00 +20% 500 30,18 1.188 0.050 28,47 28,85
XAS-125 47,00 +20% 500 31,75 1.250 0.050 29,95 30,33
XAS-131 52,00 +20% 500 33,32 1.312 0.050 31,29 31,75
XAS-137 55,00 +20% 250 34,93 1.375 0.050 32,79 33,25
XAS-143 55,00 +20% 250 36,53 1.438 0.050 34,32 34,80
XAS-150 63,00 +20% 250 38,10 1.500 0.050 35,76 36,32
XAS-156 105,00 +20% 250 39,67 1.562 0.062 37,26 37,85
XAS-162 106,00 +20% 250 41,28 1.625 0.062 38,79 39,40
XAS-168 106,00 +20% 250 42,85 1.687 0.062 40,16 40,92
XAS-175 106,00 +20% 250 44,45 1.750 0.062 41,66 42,42
XAS-177 107,00 +20% 100 44,98 1.771 0.062 42,09 42,85
XAS-181 106,00 +20% 100 46,02 1.812 0.062 43,13 43,89
XAS-187 107,00 +20% 100 47,63 1.875 0.062 44,68 45,44
XAS-196 107,00 +20% 100 50,01 1.969 0.062 46,96 47,73
XAS-200 111,00 +20% 100 50,80 2.000 0.062 47,75 48,51
XAS-206 170,00 +20% 100 52,37 2.062 0.078 49,17 49,94
XAS-212 170,00 +20% 100 53,98 2.125 0.078 50,72 51,49
XAS-215 170,00 +20% 100 54,76 2.156 0.078 51,46 52,22
XAS-225 170,00 +20% 100 57,15 2.250 0.078 53,75 54,51
XAS-231 170,00 +20% 100 58,72 2.312 0.078 55,22 55,98
XAS-237 180,00 +20% 100 60,33 2.375 0.078 56,77 57,53
XAS-243 180,00 +20% 100 61,90 2.437 0.078 58,29 59,06
XAS-250 270,00 +20% 100 63,50 2.500 0.078 59,84 60,60
XAS-255 270,00 +20% 100 65,00 2.559 0.078 61,29 62,05
XAS-262 270,00 +20% 100 66,68 2.625 0.078 62,87 63,63
XAS-268 280,00 +20% 100 68,25 2.687 0.078 64,39 65,15
XAS-275 320,00 +20% 100 69,85 2.750 0.093 65,89 66,65
XAS-287 330,00 +20% 100 73,03 2.875 0.093 68,91 69,67
XAS-293 330,00 +20% 100 74,60 2.937 0.093 70,38 71,15
XAS-300 330,00 +20% 100 76,20 3.000 0.093 71,88 72,64
XAS-306 330,00 +20% 100 77,77 3.062 0.093 73,41 74,17
XAS-312 330,00 +20% 100 79,38 3.125 0.093 74,96 75,72
XAS-315 340,00 +20% 100 80,16 3.156 0.093 75,69 76,45
XAS-325 350,00 +20% 100 82,55 3.250 0.093 77,98 78,74
XAS-334 470,00 +20% 50 84,94 3.344 0.093 80,26 81,03
XAS-343 490,00 +20% 50 87,30 3.437 0.093 82,58 83,34
XAS-350 580,00 +20% 50 88,90 3.500 0.109 83,95 84,84
XAS-354 580,00 +20% 50 89,99 3.543 0.109 84,99 85,88
XAS-362 600,00 +20% 50 92,08 3.625 0.109 86,94 87,83
XAS-368 620,00 +20% 50 93,65 3.687 0.109 88,44 89,33
XAS-375 640,00 +20% 50 95,25 3.750 0.109 89,94 90,83
XAS-387 660,00 +20% 50 98,43 3.875 0.109 92,89 93,90
XAS-393 680,00 +20% 50 100,03 3.938 0.109 94,31 95,45
XAS-400 1.000,00 +20% 25 101,60 4.000 0.109 95,78 96,93
XAS-425 1.100,00 +20% 25 107,95 4.250 0.109 102,01 103,28
XAS-437 1.200,00 +20% 25 111,13 4.375 0.109 105,18 106,45
XAS-450 1.200,00 +20% 25 114,30 4.500 0.109 108,08 109,47
XAS-475 1.300,00 +20% 25 120,65 4.750 0.109 114,17 115,57
XAS-500 1.400,00 +20% 25 127,00 5.000 0.109 120,14 121,67
XAS-525 1.500,00 +20% 25 133,35 5.250 0.125 126,24 127,76
XAS-550 1.600,00 +20% 25 139,70 5.500 0.125 132,23 133,76
XAS-575 1.700,00 +20% 25 146,05 5.750 0.125 138,33 139,85
XAS-590 1.700,00 +20% 25 149,86 5.900 0.125 142,24 143,66
XAS-600 1.800,00 +20% 25 152,40 6.000 0.125 144,45 145,95
XAS-625 2.800,00 +20% 25 158,75 6.250 0.156 150,27 152,04
XAS-650 3.100,00 +20% 25 165,10 6.500 0.156 156,24 158,14
XAS-675 3.500,00 +20% 25 171,45 6.750 0.156 162,20 164,24
XAS-700 3.500,00 +20% 25 177,80 7.000 0.156 168,17 170,33
XAS-725 3.700,00 +20% 25 184,15 7.250 0.187 173,74 176,02
XAS-750 3.900,00 +20% 25 190,50 7.500 0.187 180,09 182,37
XAS-800 4.300,00 +20% 25 203,20 8.000 0.187 192,02 194,56
XAS-850 4.700,00 +20% 25 215,90 8.500 0.187 204,47 207,26
XAS-900 5.200,00 +20% 25 228,60 9.000 0.187 217,04 219,96
XAS-925 5.400,00 +20% 25 234,95 9.250 0.187 223,52 226,31
XAS-950 5.600,00 +20% 25 241,30 9.500 0.187 229,62 232,66
XAS-1000 6.200,00 +20% 25 254,00 10.000 0.187 242,19 245,36
