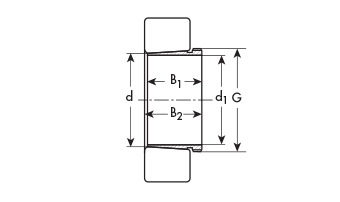

Pressure adapter sleeves TYPE AH
Taper 1:12
Taper: 1:12
Example of designation:
AH 208
= Prior to sale
| Description | Price in Euro/per item VAT not included |
Packaging | d1 | d | d2 | B1 | B2 | B3 | G - Thread | Thread locking nuts | Safety washers |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AH 208 | 5,50 | 1 | 35,0 | 40 | - | 25 | 27 | - | M 45x1,5 | KM9 | - |
| AH 308 | 6,00 | 1 | 35,0 | 40 | - | 29 | 32 | - | M 45x1,5 | KM9 | - |
| AH 2308 | 6,20 | 1 | 35,0 | 40 | - | 40 | 43 | - | M 45x1,5 | KM9 | - |
| AH 209 | 6,40 | 1 | 40,0 | 45 | - | 26 | 29 | - | M 50x1,5 | KM10 | - |
| AH 309 | 6,60 | 1 | 40,0 | 45 | - | 31 | 34 | - | M 50x1,5 | KM10 | - |
| AH 2309 | 7,20 | 1 | 40,0 | 45 | - | 44 | 47 | - | M 50x1,5 | KM10 | - |
| AH 210 | 7,00 | 1 | 45,0 | 50 | - | 28 | 31 | - | M 55x2 | KM11 | - |
| AHX 310 | 7,20 | 1 | 45,0 | 50 | - | 35 | 38 | - | M 55x2 | KM11 | - |
| AHX 2310 | 9,00 | 1 | 45,0 | 50 | - | 50 | 53 | - | M 55x2 | KM11 | - |
| AH 211 | 7,50 | 1 | 50,0 | 55 | - | 29 | 32 | - | M 60x2 | KM12 | - |
| AHX 311 | 8,00 | 1 | 50,0 | 55 | - | 37 | 40 | - | M 60x2 | KM12 | - |
| AHX 2311 | 10,00 | 1 | 50,0 | 55 | - | 54 | 57 | - | M 60x2 | KM12 | - |
| AH 212 | 8,00 | 1 | 55,0 | 60 | - | 32 | 35 | - | M 65x2 | KM13 | - |
| AHX 312 | 9,00 | 1 | 55,0 | 60 | - | 40 | 43 | - | M 65x2 | KM13 | - |
| AHX 2312 | 12,00 | 1 | 55,0 | 60 | - | 58 | 61 | - | M 65x2 | KM13 | - |
| AH 313 G | 11,00 | 1 | 60,0 | 65 | - | 42 | 45 | - | M 70x2 | KM14 | - |
| AH 2313 G | 14,00 | 1 | 60,0 | 65 | - | 61 | 64 | - | M 70x2 | KM14 | - |
| AH 213 G | 10,00 | 1 | 60,0 | 65 | - | 33 | 36 | - | M 75x2 | KM15 | - |
| AH 314 G | 14,00 | 1 | 65,0 | 70 | - | 43 | 47 | - | M 75x2 | KM15 | - |
| AHX 2314 G | 16,00 | 1 | 65,0 | 70 | - | 64 | 68 | - | M 75x2 | KM15 | - |
| AH 214 G | 12,00 | 1 | 65,0 | 70 | - | 34 | 37 | - | M 80x2 | KM16 | - |
| AH 315 G | 17,00 | 1 | 70,0 | 75 | - | 45 | 49 | - | M 80x2 | KM16 | - |
| AHX 2315 G | 20,00 | 1 | 70,0 | 75 | - | 68 | 72 | - | M 80x2 | KM16 | - |
| AH 215 G | 15,00 | 1 | 70,0 | 75 | - | 35 | 38 | - | M 85x2 | KM17 | - |
| AH 216 | 18,00 | 1 | 75,0 | 80 | - | 36 | 39 | - | M 90x2 | KM18 | - |
| AH 316 | 21,00 | 1 | 75,0 | 80 | - | 48 | 52 | - | M 90x2 | KM18 | - |
| AHX 2316 | 26,00 | 1 | 75,0 | 80 | - | 71 | 75 | - | M 90x2 | KM18 | - |
| AH 217 | 20,00 | 1 | 80,0 | 85 | - | 39 | 42 | - | M 95x2 | KM19 | - |
| AHX 317 | 24,00 | 1 | 80,0 | 85 | - | 52 | 56 | - | M 95x2 | KM19 | - |
| AHX 2317 | 29,00 | 1 | 80,0 | 85 | - | 74 | 78 | - | M 95x2 | KM19 | - |
| AH 218 | on demand | - | 85,0 | 90 | - | 40 | 44 | - | M 100x2 | KM20 | - |
| AHX 318 | 22,00 | 1 | 85,0 | 90 | - | 53 | 57 | - | M 100x2 | KM20 | - |
| AHX 3218 | 28,00 | 1 | 85,0 | 90 | - | 63 | 67 | - | M 100x2 | KM20 | - |
| AHX 2318 | 33,00 | 1 | 85,0 | 90 | - | 79 | 83 | - | M 100x2 | KM20 | - |
| AH 219 | on demand | - | 90,0 | 95 | - | 43 | 47 | - | M 105x2 | KM21 | - |
| AHX 319 | 30,00 | 1 | 90,0 | 95 | - | 57 | 61 | - | M 105x2 | KM21 | - |
| AHX 3219 | on demand | - | 90,0 | 95 | - | 67 | 71 | - | M 105x2 | KM21 | - |
| AHX 2319 | 39,00 | 1 | 90,0 | 95 | - | 85 | 89 | - | M 105x2 | KM21 | - |
| AH 220 | on demand | - | 95,0 | 100 | - | 45 | 49 | - | M 110x2 | KM22 | - |
| AHX 320 | 30,00 | 1 | 95,0 | 100 | - | 59 | 63 | - | M 110x2 | KM22 | - |
| AHX 3120 | 38,00 | 1 | 95,0 | 100 | - | 64 | 68 | - | M 110x2 | KM22 | - |
| AHX 3220 | 40,00 | 1 | 95,0 | 100 | - | 73 | 77 | - | M 110x2 | KM22 | - |
| AHX 2320 | 44,00 | 1 | 95,0 | 100 | - | 90 | 94 | - | M 110x2 | KM22 | - |
| AH 221 | on demand | - | 100,0 | 105 | - | 47 | 51 | - | M 115x2 | KM23 | - |
| AHX 3121 | on demand | - | 100,0 | 105 | - | 68 | 72 | - | M 120x2 | KM24 | - |
| AHX 3221 | on demand | - | 100,0 | 105 | - | 78 | 82 | - | M 120x2 | KM24 | - |
| AHX 2321 | on demand | - | 100,0 | 105 | - | 94 | 98 | - | M 120x2 | KM24 | - |
| AH 222 | on demand | - | 105,0 | 110 | - | 50 | 54 | - | M 120x2 | KM24 | - |
| AHX 322 | on demand | - | 105,0 | 110 | - | 63 | 67 | - | M 120x2 | KM24 | - |
| AHX 3122 | 51,00 | 1 | 105,0 | 110 | - | 68 | 72 | - | M 120x2 | KM24 | - |
| AHX 3222 G | 52,00 | 1 | 105,0 | 110 | - | 82 | 86 | - | M 120x2 | KM24 | - |
| AHX 2322 G | 60,00 | 1 | 105,0 | 110 | - | 98 | 102 | - | M 120x2 | KM24 | - |
| AH 224 | on demand | - | 115,0 | 120 | - | 53 | 57 | - | M 130x2 | KM26 | - |
| AHX 3024 | 50,00 | 1 | 115,0 | 120 | - | 60 | 64 | - | M 130x2 | KM26 | - |
| AHX 324 | on demand | - | 115,0 | 120 | - | 69 | 73 | - | M 130x2 | KM26 | - |
| AHX 3124 | 60,00 | 1 | 115,0 | 120 | - | 75 | 79 | - | M 130x2 | KM26 | - |
| AHX 3224 G | 80,00 | 1 | 115,0 | 120 | - | 90 | 94 | - | M 130x2 | KM26 | - |
| AHX 2324 G | 68,00 | 1 | 115,0 | 120 | - | 105 | 109 | - | M 130x2 | KM26 | - |
| AH 226 | on demand | - | 125,0 | 130 | - | 53 | 57 | - | M 140x2 | KM28 | - |
| AHX 3026 | 70,00 | 1 | 125,0 | 130 | - | 67 | 71 | - | M 140x2 | KM28 | - |
| AHX 326 | on demand | - | 125,0 | 130 | - | 74 | 78 | - | M 140x2 | KM28 | - |
| AHX 3126 | 80,00 | 1 | 125,0 | 130 | - | 78 | 82 | - | M 140x2 | KM28 | - |
| AHX 3226 G | 85,00 | 1 | 125,0 | 130 | - | 98 | 102 | - | M 140x2 | KM28 | - |
| AHX 2326 G | 90,00 | 1 | 125,0 | 130 | - | 115 | 119 | - | M 140x2 | KM28 | - |
| AH 228 | on demand | - | 135,0 | 140 | - | 56 | 61 | - | M 150x2 | KM30 | - |
| AHX 3028 | 80,00 | 1 | 135,0 | 140 | - | 68 | 73 | - | M 150x2 | KM30 | - |
| AHX 328 | on demand | - | 135,0 | 140 | - | 77 | 82 | - | M 150x2 | KM30 | - |
| AHX 3128 | 90,00 | 1 | 135,0 | 140 | - | 83 | 88 | - | M 150x2 | KM30 | - |
| AHX 3228 G | 100,00 | 1 | 135,0 | 140 | - | 104 | 109 | - | M 150x2 | KM30 | - |
| AHX 2328 G | 100,00 | 1 | 135,0 | 140 | - | 125 | 130 | - | M 150x2 | KM30 | - |
| AH 230 | on demand | - | 145,0 | 150 | - | 60 | 65 | - | M 160x3 | KM32 | - |
| AHX 3030 | 95,00 | 1 | 145,0 | 150 | - | 72 | 77 | - | M 160x3 | KM32 | - |
| AHX 3130 G | 110,00 | 1 | 145,0 | 150 | - | 96 | 101 | - | M 160x3 | KM32 | - |
| AHX 3230 G | 130,00 | 1 | 145,0 | 150 | - | 114 | 119 | - | M 160x3 | KM32 | - |
| AHX 2330 G | 140,00 | 1 | 145,0 | 150 | - | 135 | 140 | - | M 160x3 | KM32 | - |
| AHX 330 G | on demand | - | 145,0 | 150 | - | 83 | 88 | - | M 165x3 | KM33 | - |
| AH 232 | on demand | - | 150,0 | 160 | - | 64 | 69 | - | M 170x3 | KM34 | - |
| AH 3032 | on demand | - | 150,0 | 160 | - | 77 | 82 | - | M 170x3 | KM34 | - |
| AH 3132 G | 140,00 | 1 | 150,0 | 160 | - | 103 | 108 | - | M 170x3 | KM34 | - |
| AH 3232 G | on demand | - | 150,0 | 160 | - | 124 | 130 | - | M 170x3 | KM34 | - |
| AH 2332 G | 150,00 | 1 | 150,0 | 160 | - | 140 | 146 | - | M 170x3 | KM34 | - |
| AH 332 G | on demand | - | 150,0 | 160 | - | 88 | 93 | - | M 180x3 | KM36 | - |
| AH 3934 | on demand | - | 160,0 | 170 | - | 59 | 64 | - | M 180x3 | KM36 | - |
| AH 234 | on demand | - | 160,0 | 170 | - | 69 | 74 | - | M 180x3 | KM36 | - |
| AH 3034 | 140,00 | 1 | 160,0 | 170 | - | 85 | 90 | - | M 180x3 | KM36 | - |
| AH 3134 G | 160,00 | 1 | 160,0 | 170 | - | 104 | 109 | - | M 180x3 | KM36 | - |
| AH 3234 G | 220,00 | 1 | 160,0 | 170 | - | 134 | 140 | - | M 180x3 | KM36 | - |
| AH 2334 G | 200,00 | 1 | 160,0 | 170 | - | 146 | 152 | - | M 180x3 | KM36 | - |
| AH 334 G | on demand | - | 160,0 | 170 | - | 93 | 98 | - | M 190x3 | KM38 | - |
| AH 3936 | on demand | - | 170,0 | 180 | - | 66 | 71 | - | M 190x3 | KM38 | - |
| AH 236 | on demand | - | 170,0 | 180 | - | 69 | 74 | - | M 190x3 | KM38 | - |
| AH 3036 | 160,00 | 1 | 170,0 | 180 | - | 92 | 98 | - | M 190x3 | KM38 | - |
| AH 2236 G | on demand | - | 170,0 | 180 | - | 105 | 110 | - | M 190x3 | KM38 | - |
| AH 3136 G | 200,00 | 1 | 170,0 | 180 | - | 116 | 122 | - | M 190x3 | KM38 | - |
| AH 3236 G | on demand | - | 170,0 | 180 | - | 140 | 146 | - | M 190x3 | KM38 | - |
| AH 2336 G | 220,00 | 1 | 170,0 | 180 | - | 154 | 160 | - | M 190x3 | KM38 | - |
| AH 3938 | on demand | - | 180,0 | 190 | - | 66 | 71 | - | M 200x3 | KM40 | - |
| AH 3038 G | on demand | - | 180,0 | 190 | - | 96 | 102 | - | M 200x3 | KM40 | - |
| AH 2238 G | on demand | - | 180,0 | 190 | - | 112 | 117 | - | M 200x3 | KM40 | - |
| AH 3138 G | 230,00 | 1 | 180,0 | 190 | - | 125 | 131 | - | M 200x3 | KM40 | - |
| AH 3238 G | 310,00 | 1 | 180,0 | 190 | - | 145 | 152 | - | M 200x3 | KM40 | - |
| AH 2338 G | 310,00 | 1 | 180,0 | 190 | - | 160 | 167 | - | M 200x3 | KM40 | - |
| AH 238 | on demand | - | 180,0 | 190 | - | 73 | 78 | - | TR 205x4 | HM3041 | - |
| AH 3940 | on demand | - | 190,0 | 200 | - | 77 | 83 | - | TR 210x4 | KM42 | - |
| AH 3040 G | 250,00 | 1 | 190,0 | 200 | - | 102 | 108 | - | TR 210x4 | KM42 | - |
| AH 240 | on demand | - | 190,0 | 200 | - | 77 | 82 | - | TR 215x4 | HM3043 | - |
| AH 2240 | on demand | - | 190,0 | 200 | - | 118 | 123 | - | TR 220x4 | KM44 | - |
| AH 3140 | 300,00 | 1 | 190,0 | 200 | - | 134 | 140 | - | TR 220x4 | HM3044 | - |
| AH 3240 | 350,00 | 1 | 190,0 | 200 | - | 153 | 160 | - | TR 220x4 | HM3044 | - |
| AH 2340 | 390,00 | 1 | 190,0 | 200 | - | 170 | 177 | - | TR 220x4 | HM3044 | - |
| AH 3944 | on demand | - | 200,0 | 220 | - | 77 | 83 | - | TR 230x4 | KM46 | - |
| AH 3044 G | on demand | - | 200,0 | 220 | - | 111 | 117 | - | TR 230x4 | KM46 | - |
| AH 244 | on demand | - | 200,0 | 220 | - | 85 | 91 | - | TR 235x4 | HM3047 | - |
| AH 2244 | on demand | - | 200,0 | 220 | - | 130 | 136 | - | TR 240x4 | KM48 | - |
| AH 3144 | 500,00 | 1 | 200,0 | 220 | - | 145 | 151 | - | TR 240x4 | HM3048 | - |
| AH 2344 | 680,00 | 1 | 200,0 | 220 | - | 181 | 189 | - | TR 240x4 | HM3048 | - |
| AH 3948 | on demand | - | 220,0 | 240 | - | 77 | 83 | - | TR 250x4 | KM50 | - |
| AH 248 | on demand | - | 220,0 | 240 | - | 96 | 102 | - | TR 260x4 | HM3052 | - |
| AH 3048 | 420,00 | 1 | 220,0 | 240 | - | 116 | 123 | - | TR 260x4 | HM3052 | - |
| AH 2248 | on demand | - | 220,0 | 240 | - | 144 | 150 | - | TR 260x4 | KM52 | - |
| AH 3148 | 600,00 | 1 | 220,0 | 240 | - | 154 | 161 | - | TR 260x4 | HM3052 | - |
| AH 2348 | 700,00 | 1 | 220,0 | 240 | - | 189 | 197 | - | TR 260x4 | HM3052 | - |
| AH 3952 G | on demand | - | 240,0 | 260 | - | 94 | 100 | - | TR 280x4 | HM3056 | - |
| AH 252 | on demand | - | 240,0 | 260 | - | 105 | 110 | - | TR 280x4 | HM3056 | - |
| AH 3052 | 500,00 | 1 | 240,0 | 260 | - | 128 | 135 | - | TR 280x4 | HM3056 | - |
| AH 2252 G | on demand | - | 240,0 | 260 | - | 155 | 161 | - | TR 280x4 | HM3056 | - |
| AH 3152 G | on demand | - | 240,0 | 260 | - | 172 | 179 | - | TR 280x4 | HM3056 | - |
| AH 2352 G | on demand | - | 240,0 | 260 | - | 205 | 213 | - | TR 280x4 | HM3056 | - |
| AH 3956 G | on demand | - | 260,0 | 280 | - | 94 | 100 | - | TR 300x4 | HM3060 | - |
| AH 256 | on demand | - | 260,0 | 280 | - | 105 | 113 | - | TR 300x4 | HM3060 | - |
