Home > Smalley wave springs > Wave Spring Crest-To-Crest > CS shim ends Inches series

Available materials: Steel Stainless steel

CS shim ends
Inches series

Material: Stainless steel
17-7 PH-C/CH 900

SURFACE FINISHES
Steam degreasing
Ultrasonic cleaning


Example of designation:
CS031-L1-S17

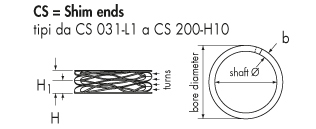

d1 =bore diameter
d4 =shaft diameter
S=thickness
H=free height
H1=work height

= Prior to sale

Description Price in Euro/100
VAT not included		 Packaging d1 bore diameter mm d1 bore diameter inch d4 shaft diameter mm d4 shaft diameter inch H1 work height mm H free height mm
CS025-L1-S17 on demand - 6,35 - 3,81 - 0,84 1,91
CS025-L2-S17 on demand - 6,35 - 3,81 - 1,27 2,54
CS025-L3-S17 on demand - 6,35 - 3,81 - 1,52 3,18
CS025-L4-S17 on demand - 6,35 - 3,81 - 1,91 3,81
CS025-L5-S17 on demand - 6,35 - 3,81 - 2,16 4,45
CS025-L6-S17 on demand - 6,35 - 3,81 - 2,41 5,08
CS025-L7-S17 on demand - 6,35 - 3,81 - 3,05 5,72
CS025-L8-S17 on demand - 6,35 - 3,81 - 3,56 6,99
CS025-L9-S17 on demand - 6,35 - 3,81 - 4,32 8,26
CS025-M1-S17 on demand - 6,35 - 3,81 - 0,94 1,91
CS025-M2-S17 on demand - 6,35 - 3,81 - 1,22 2,54
CS025-M3-S17 on demand - 6,35 - 3,81 - 1,65 3,18
CS025-M4-S17 on demand - 6,35 - 3,81 - 1,91 3,81
CS025-M5-S17 on demand - 6,35 - 3,81 - 2,29 4,45
CS025-M6-S17 on demand - 6,35 - 3,81 - 2,54 5,08
CS025-M7-S17 on demand - 6,35 - 3,81 - 3,05 5,72
CS025-M8-S17 on demand - 6,35 - 3,81 - 3,76 6,99
CS025-M9-S17 on demand - 6,35 - 3,81 - 4,45 8,26
CS031-L1-S17 68,00 +20% 500 7,93 0.312 5,08 0.200 1,78 2,90
CS031-L2-S17 81,00 +20% 500 7,93 0.312 5,08 0.200 2,44 3,86
CS031-L3-S17 89,00 +20% 500 7,93 0.312 5,08 0.200 3,00 4,83
CS031-L4-S17 98,00 +20% 500 7,93 0.312 5,08 0.200 3,68 5,79
CS031-L5-S17 102,00 +20% 500 7,93 0.312 5,08 0.200 4,19 6,76
CS031-L6-S17 123,00 +20% 500 7,93 0.312 5,08 0.200 4,95 7,72
CS031-L7-S17 140,00 +20% 500 7,93 0.312 5,08 0.200 5,46 8,69
CS031-L8-S17 150,00 +20% 500 7,93 0.312 5,08 0.200 6,65 10,62
CS031-L9-S17 170,00 +20% 500 7,93 0.312 5,08 0.200 7,85 12,55
CS031-M1-S17 76,00 +20% 500 7,93 0.312 5,08 0.200 1,83 2,90
CS031-M2-S17 89,00 +20% 500 7,93 0.312 5,08 0.200 2,44 3,86
CS031-M3-S17 98,00 +20% 500 7,93 0.312 5,08 0.200 3,12 4,83
CS031-M4-S17 106,00 +20% 500 7,93 0.312 5,08 0.200 3,66 5,79
CS031-M5-S17 119,00 +20% 500 7,93 0.312 5,08 0.200 4,47 6,76
CS031-M6-S17 140,00 +20% 500 7,93 0.312 5,08 0.200 5,00 7,72
CS031-M7-S17 150,00 +20% 500 7,93 0.312 5,08 0.200 5,77 8,69
CS031-M8-S17 170,00 +20% 500 7,93 0.312 5,08 0.200 7,06 10,62
CS031-M9-S17 190,00 +20% 500 7,93 0.312 5,08 0.200 8,53 12,55
CS037-L1-S17 72,00 +20% 500 9,53 0.375 6,35 0.250 1,57 3,81
CS037-L2-S17 85,00 +20% 500 9,53 0.375 6,35 0.250 2,49 5,08
CS037-L3-S17 93,00 +20% 500 9,53 0.375 6,35 0.250 2,74 6,35
CS037-L4-S17 102,00 +20% 500 9,53 0.375 6,35 0.250 3,43 7,62
CS037-L5-S17 106,00 +20% 500 9,53 0.375 6,35 0.250 3,81 8,89
CS037-L6-S17 127,00 +20% 500 9,53 0.375 6,35 0.250 4,67 10,16
CS037-L7-S17 140,00 +20% 500 9,53 0.375 6,35 0.250 4,95 11,43
CS037-L8-S17 160,00 +20% 500 9,53 0.375 6,35 0.250 5,79 12,70
CS037-L9-S17 170,00 +20% 500 9,53 0.375 6,35 0.250 6,10 13,97
CS037-M1-S17 81,00 +20% 500 9,53 0.375 6,35 0.250 2,06 3,81
CS037-M2-S17 93,00 +20% 500 9,53 0.375 6,35 0.250 3,02 5,08
CS037-M3-S17 102,00 +20% 500 9,53 0.375 6,35 0.250 3,68 6,35
CS037-M4-S17 110,00 +20% 500 9,53 0.375 6,35 0.250 4,57 7,62
CS037-M5-S17 123,00 +20% 500 9,53 0.375 6,35 0.250 5,13 8,89
CS037-M6-S17 140,00 +20% 500 9,53 0.375 6,35 0.250 6,10 10,16
CS037-M7-S17 160,00 +20% 500 9,53 0.375 6,35 0.250 6,65 11,43
CS037-M8-S17 180,00 +20% 500 9,53 0.375 6,35 0.250 7,57 12,70
CS037-M9-S17 190,00 +20% 500 9,53 0.375 6,35 0.250 8,31 13,97
CS043-L1-S17 81,00 +20% 500 11,10 0.437 7,14 0.281 1,60 4,19
CS043-L2-S17 93,00 +20% 500 11,10 0.437 7,14 0.281 2,36 5,59
CS043-L3-S17 102,00 +20% 500 11,10 0.437 7,14 0.281 2,77 6,99
CS043-L4-S17 110,00 +20% 500 11,10 0.437 7,14 0.281 3,63 8,38
CS043-L5-S17 123,00 +20% 500 11,10 0.437 7,14 0.281 4,06 9,78
CS043-L6-S17 140,00 +20% 500 11,10 0.437 7,14 0.281 4,95 11,18
CS043-L7-S17 160,00 +20% 500 11,10 0.437 7,14 0.281 5,33 12,57
CS043-L8-S17 180,00 +20% 500 11,10 0.437 7,14 0.281 6,10 13,97
CS043-L9-S17 190,00 +20% 500 11,10 0.437 7,14 0.281 6,60 15,37
CS043-M1-S17 89,00 +20% 500 11,10 0.437 7,14 0.281 2,08 4,19
CS043-M2-S17 102,00 +20% 500 11,10 0.437 7,14 0.281 2,92 5,59
CS043-M3-S17 119,00 +20% 500 11,10 0.437 7,14 0.281 3,61 6,99
CS043-M4-S17 127,00 +20% 500 11,10 0.437 7,14 0.281 4,55 8,38
CS043-M5-S17 140,00 +20% 500 11,10 0.437 7,14 0.281 5,03 9,78
CS043-M6-S17 160,00 +20% 500 11,10 0.437 7,14 0.281 5,87 11,18
CS043-M7-S17 180,00 +20% 500 11,10 0.437 7,14 0.281 6,48 12,57
CS043-M8-S17 190,00 +20% 500 11,10 0.437 7,14 0.281 7,37 13,97
CS043-M9-S17 220,00 +20% 500 11,10 0.437 7,14 0.281 8,10 15,37
CS050-L1-S17 85,00 +20% 500 12,70 0.500 7,92 0.312 1,57 4,57
CS050-L2-S17 102,00 +20% 500 12,70 0.500 7,92 0.312 2,29 6,10
CS050-L3-S17 119,00 +20% 500 12,70 0.500 7,92 0.312 2,72 7,62
CS050-L4-S17 127,00 +20% 500 12,70 0.500 7,92 0.312 3,45 9,14
CS050-L5-S17 140,00 +20% 500 12,70 0.500 7,92 0.312 3,81 10,67
CS050-L6-S17 160,00 +20% 500 12,70 0.500 7,92 0.312 4,57 12,19
CS050-L7-S17 170,00 +20% 500 12,70 0.500 7,92 0.312 4,95 13,72
CS050-L8-S17 190,00 +20% 500 12,70 0.500 7,92 0.312 5,59 15,24
CS050-L9-S17 220,00 +20% 500 12,70 0.500 7,92 0.312 6,10 16,76
CS050-M1-S17 98,00 +20% 500 12,70 0.500 7,92 0.312 1,65 4,57
CS050-M2-S17 119,00 +20% 500 12,70 0.500 7,92 0.312 2,34 6,10
CS050-M3-S17 130,00 +20% 500 12,70 0.500 7,92 0.312 2,90 7,62
CS050-M4-S17 140,00 +20% 500 12,70 0.500 7,92 0.312 3,73 9,14
CS050-M5-S17 150,00 +20% 500 12,70 0.500 7,92 0.312 4,11 10,67
CS050-M6-S17 170,00 +20% 500 12,70 0.500 7,92 0.312 4,98 12,19
CS050-M7-S17 190,00 +20% 500 12,70 0.500 7,92 0.312 5,26 13,72
CS050-M8-S17 220,00 +20% 500 12,70 0.500 7,92 0.312 6,25 15,24
CS050-M9-S17 240,00 +20% 500 12,70 0.500 7,92 0.312 6,71 16,76
CS050-H1-S17 110,00 +20% 500 12,70 0.500 7,92 0.312 1,91 4,57
CS050-H2-S17 130,00 +20% 500 12,70 0.500 7,92 0.312 2,79 6,10
CS050-H3-S17 140,00 +20% 500 12,70 0.500 7,92 0.312 3,45 7,62
CS050-H4-S17 150,00 +20% 500 12,70 0.500 7,92 0.312 4,24 9,14
CS050-H5-S17 160,00 +20% 500 12,70 0.500 7,92 0.312 4,62 10,67
CS050-H6-S17 190,00 +20% 500 12,70 0.500 7,92 0.312 5,49 12,19
CS050-H7-S17 210,00 +20% 500 12,70 0.500 7,92 0.312 6,10 13,72
CS050-H8-S17 230,00 +20% 500 12,70 0.500 7,92 0.312 7,11 15,24
CS050-H9-S17 250,00 +20% 500 12,70 0.500 7,92 0.312 7,92 16,76
CS056-L1-S17 93,00 +20% 500 14,28 0.562 9,53 0.375 2,03 4,95
CS056-L2-S17 119,00 +20% 500 14,28 0.562 9,53 0.375 3,18 6,60
CS056-L3-S17 130,00 +20% 500 14,28 0.562 9,53 0.375 3,43 8,26
CS056-L4-S17 140,00 +20% 500 14,28 0.562 9,53 0.375 4,57 9,91
CS056-L5-S17 150,00 +20% 500 14,28 0.562 9,53 0.375 4,83 11,56
CS056-L6-S17 170,00 +20% 500 14,28 0.562 9,53 0.375 5,84 13,21
CS056-L7-S17 190,00 +20% 500 14,28 0.562 9,53 0.375 6,60 14,86
CS056-L8-S17 220,00 +20% 250 14,28 0.562 9,53 0.375 7,24 16,51
CS056-L9-S17 240,00 +20% 250 14,28 0.562 9,53 0.375 8,00 18,16
CS056-M1-S17 106,00 +20% 500 14,28 0.562 9,53 0.375 2,18 4,95
CS056-M2-S17 130,00 +20% 500 14,28 0.562 9,53 0.375 3,12 6,60
CS056-M3-S17 140,00 +20% 500 14,28 0.562 9,53 0.375 3,68 8,26
CS056-M4-S17 150,00 +20% 500 14,28 0.562 9,53 0.375 4,75 9,91
CS056-M5-S17 160,00 +20% 500 14,28 0.562 9,53 0.375 5,31 11,56
CS056-M6-S17 190,00 +20% 500 14,28 0.562 9,53 0.375 6,43 13,21
CS056-M7-S17 220,00 +20% 500 14,28 0.562 9,53 0.375 6,93 14,86
CS056-M8-S17 240,00 +20% 250 14,28 0.562 9,53 0.375 8,08 16,51
CS056-M9-S17 270,00 +20% 250 14,28 0.562 9,53 0.375 8,71 18,16
CS056-H1-S17 119,00 +20% 500 14,28 0.562 9,53 0.375 2,36 4,95
CS056-H2-S17 140,00 +20% 500 14,28 0.562 9,53 0.375 3,45 6,60
CS056-H3-S17 160,00 +20% 500 14,28 0.562 9,53 0.375 4,19 8,26
CS056-H4-S17 160,00 +20% 500 14,28 0.562 9,53 0.375 5,38 9,91
CS056-H5-S17 180,00 +20% 500 14,28 0.562 9,53 0.375 6,22 11,56
CS056-H6-S17 210,00 +20% 500 14,28 0.562 9,53 0.375 7,16 13,21
CS056-H7-S17 230,00 +20% 500 14,28 0.562 9,53 0.375 8,20 14,86
CS056-H8-S17 250,00 +20% 250 14,28 0.562 9,53 0.375 9,14 16,51
CS056-H9-S17 280,00 +20% 250 14,28 0.562 9,53 0.375 10,36 18,16
CS062-L1-S17 180,00 +20% 500 15,88 0.625 11,43 0.450 1,40 4,57
CS062-L2-S17 220,00 +20% 500 15,88 0.625 11,43 0.450 1,73 6,10
CS062-L3-S17 240,00 +20% 500 15,88 0.625 11,43 0.450 2,16 7,62
CS062-L4-S17 260,00 +20% 500 15,88 0.625 11,43 0.450 2,69 9,14
CS062-L5-S17 280,00 +20% 500 15,88 0.625 11,43 0.450 3,25 10,67
CS062-L6-S17 330,00 +20% 250 15,88 0.625 11,43 0.450 4,19 13,72
CS062-L7-S17 360,00 +20% 250 15,88 0.625 11,43 0.450 5,13 16,76
CS062-L8-S17 410,00 +20% 250 15,88 0.625 11,43 0.450 6,05 19,81
CS062-M1-S17 200,00 +20% 500 15,88 0.625 11,43 0.450 2,64 4,57
CS062-M2-S17 240,00 +20% 500 15,88 0.625 11,43 0.450 3,30 6,10
CS062-M3-S17 270,00 +20% 500 15,88 0.625 11,43 0.450 4,45 7,62
CS062-M4-S17 290,00 +20% 500 15,88 0.625 11,43 0.450 5,23 9,14
CS062-M5-S17 310,00 +20% 500 15,88 0.625 11,43 0.450 6,25 10,67
CS062-M6-S17 360,00 +20% 250 15,88 0.625 11,43 0.450 8,05 13,72
CS062-M7-S17 410,00 +20% 250 15,88 0.625 11,43 0.450 9,80 16,76
CS062-M8-S17 460,00 +20% 250 15,88 0.625 11,43 0.450 11,53 19,81
CS062-H1-S17 220,00 +20% 500 15,88 0.625 11,43 0.450 2,59 4,57
CS062-H2-S17 270,00 +20% 500 15,88 0.625 11,43 0.450 3,43 6,10
CS062-H3-S17 290,00 +20% 500 15,88 0.625 11,43 0.450 4,45 7,62
CS062-H4-S17 320,00 +20% 500 15,88 0.625 11,43 0.450 5,21 9,14
CS062-H5-S17 340,00 +20% 500 15,88 0.625 11,43 0.450 6,22 10,67
CS062-H6-S17 400,00 +20% 250 15,88 0.625 11,43 0.450 8,00 13,72
CS062-H7-S17 440,00 +20% 250 15,88 0.625 11,43 0.450 9,91 16,76
CS062-H8-S17 500,00 +20% 250 15,88 0.625 11,43 0.450 11,81 19,81
CS075-L1-S17 180,00 +20% 500 19,05 0.750 13,97 0.550 3,61 6,35
CS075-L2-S17 220,00 +20% 250 19,05 0.750 13,97 0.550 4,75 8,46
CS075-L3-S17 240,00 +20% 250 19,05 0.750 13,97 0.550 6,25 10,59
CS075-L4-S17 260,00 +20% 250 19,05 0.750 13,97 0.550 7,24 12,70
CS075-L5-S17 280,00 +20% 250 19,05 0.750 13,97 0.550 8,84 14,81
CS075-L6-S17 330,00 +20% 100 19,05 0.750 13,97 0.550 11,33 19,05
CS075-L7-S17 400,00 +20% 100 19,05 0.750 13,97 0.550 14,73 25,40
CS075-M1-S17 200,00 +20% 500 19,05 0.750 13,97 0.550 4,04 6,35
CS075-M2-S17 240,00 +20% 250 19,05 0.750 13,97 0.550 5,16 8,46
CS075-M3-S17 270,00 +20% 250 19,05 0.750 13,97 0.550 6,86 10,59
CS075-M4-S17 290,00 +20% 250 19,05 0.750 13,97 0.550 7,98 12,70
CS075-M5-S17 310,00 +20% 250 19,05 0.750 13,97 0.550 9,68 14,81
CS075-M6-S17 360,00 +20% 100 19,05 0.750 13,97 0.550 12,42 19,05
CS075-M7-S17 450,00 +20% 100 19,05 0.750 13,97 0.550 16,48 25,40
CS075-H1-S17 220,00 +20% 500 19,05 0.750 13,97 0.550 4,29 6,35
CS075-H2-S17 270,00 +20% 250 19,05 0.750 13,97 0.550 5,46 8,46
CS075-H3-S17 290,00 +20% 250 19,05 0.750 13,97 0.550 7,39 10,59
CS075-H4-S17 320,00 +20% 250 19,05 0.750 13,97 0.550 8,51 12,70
CS075-H5-S17 340,00 +20% 250 19,05 0.750 13,97 0.550 10,29 14,81
CS075-H6-S17 400,00 +20% 100 19,05 0.750 13,97 0.550 13,36 19,05
CS075-H7-S17 480,00 +20% 100 19,05 0.750 13,97 0.550 17,75 25,40
CS087-L1-S17 180,00 +20% 250 22,23 0.875 15,24 0.600 2,97 6,35
CS087-L2-S17 220,00 +20% 250 22,23 0.875 15,24 0.600 4,01 8,46
CS087-L3-S17 240,00 +20% 100 22,23 0.875 15,24 0.600 5,26 10,59
CS087-L4-S17 260,00 +20% 100 22,23 0.875 15,24 0.600 6,15 12,70
CS087-L5-S17 280,00 +20% 100 22,23 0.875 15,24 0.600 7,29 14,81
CS087-L6-S17 330,00 +20% 100 22,23 0.875 15,24 0.600 9,60 19,05
CS087-L7-S17 400,00 +20% 50 22,23 0.875 15,24 0.600 12,65 25,40
CS087-M1-S17 200,00 +20% 250 22,23 0.875 15,24 0.600 3,15 6,35
CS087-M2-S17 240,00 +20% 250 22,23 0.875 15,24 0.600 4,17 8,46
CS087-M3-S17 270,00 +20% 100 22,23 0.875 15,24 0.600 5,44 10,59
CS087-M4-S17 290,00 +20% 100 22,23 0.875 15,24 0.600 6,40 12,70
CS087-M5-S17 310,00 +20% 100 22,23 0.875 15,24 0.600 7,52 14,81
CS087-M6-S17 360,00 +20% 100 22,23 0.875 15,24 0.600 9,78 19,05
CS087-M7-S17 450,00 +20% 100 22,23 0.875 15,24 0.600 12,93 25,40
CS087-H1-S17 220,00 +20% 250 22,23 0.875 15,24 0.600 4,22 6,35
CS087-H2-S17 270,00 +20% 250 22,23 0.875 15,24 0.600 5,44 8,46
CS087-H3-S17 290,00 +20% 100 22,23 0.875 15,24 0.600 7,06 10,59
CS087-H4-S17 320,00 +20% 100 22,23 0.875 15,24 0.600 8,31 12,70
CS087-H5-S17 340,00 +20% 100 22,23 0.875 15,24 0.600 10,03 14,81
CS087-H6-S17 400,00 +20% 100 22,23 0.875 15,24 0.600 12,95 19,05
CS087-H7-S17 480,00 +20% 50 22,23 0.875 15,24 0.600 17,02 25,40
CS100-L1-S17 230,00 +20% 250 25,40 1.000 18,54 0.730 2,13 6,35
CS100-L2-S17 280,00 +20% 100 25,40 1.000 18,54 0.730 2,74 8,46
CS100-L3-S17 310,00 +20% 100 25,40 1.000 18,54 0.730 3,68 10,59
CS100-L4-S17 330,00 +20% 100 25,40 1.000 18,54 0.730 4,19 12,70
CS100-L5-S17 360,00 +20% 100 25,40 1.000 18,54 0.730 5,11 14,81
CS100-L6-S17 420,00 +20% 100 25,40 1.000 18,54 0.730 6,55 19,05
CS100-L7-S17 520,00 +20% 50 25,40 1.000 18,54 0.730 8,69 25,40
CS100-L8-S17 610,00 +20% 50 25,40 1.000 18,54 0.730 11,30 31,75
CS100-L9-S17 660,00 +20% 50 25,40 1.000 18,54 0.730 13,18 38,10
CS100-L10-S17 730,00 +20% 50 25,40 1.000 18,54 0.730 16,08 44,45
CS100-L11-S17 830,00 +20% 50 25,40 1.000 18,54 0.730 18,03 50,80
CS100-M1-S17 260,00 +20% 100 25,40 1.000 18,54 0.730 2,21 6,35
CS100-M2-S17 310,00 +20% 100 25,40 1.000 18,54 0.730 2,87 8,46
CS100-M3-S17 340,00 +20% 100 25,40 1.000 18,54 0.730 3,76 10,59
CS100-M4-S17 370,00 +20% 100 25,40 1.000 18,54 0.730 4,45 12,70
CS100-M5-S17 400,00 +20% 100 25,40 1.000 18,54 0.730 5,38 14,81
CS100-M6-S17 470,00 +20% 100 25,40 1.000 18,54 0.730 7,01 19,05
CS100-M7-S17 570,00 +20% 50 25,40 1.000 18,54 0.730 9,14 25,40
CS100-M8-S17 680,00 +20% 50 25,40 1.000 18,54 0.730 11,48 31,75
CS100-M9-S17 740,00 +20% 50 25,40 1.000 18,54 0.730 13,94 38,10
CS100-M10-S17 810,00 +20% 50 25,40 1.000 18,54 0.730 16,51 44,45
CS100-M11-S17 930,00 +20% 50 25,40 1.000 18,54 0.730 18,29 50,80
CS100-H1-S17 290,00 +20% 100 25,40 1.000 18,54 0.730 3,33 6,35
CS100-H2-S17 340,00 +20% 100 25,40 1.000 18,54 0.730 4,42 8,46
CS100-H3-S17 380,00 +20% 100 25,40 1.000 18,54 0.730 5,77 10,59
CS100-H4-S17 410,00 +20% 100 25,40 1.000 18,54 0.730 6,76 12,70
CS100-H5-S17 440,00 +20% 100 25,40 1.000 18,54 0.730 8,10 14,81
CS100-H6-S17 520,00 +20% 100 25,40 1.000 18,54 0.730 10,31 19,05
CS100-H7-S17 630,00 +20% 50 25,40 1.000 18,54 0.730 13,74 25,40
CS100-H8-S17 740,00 +20% 50 25,40 1.000 18,54 0.730 17,48 31,75
CS100-H9-S17 810,00 +20% 50 25,40 1.000 18,54 0.730 20,65 38,10
CS100-H10-S17 900,00 +20% 50 25,40 1.000 18,54 0.730 24,31 44,45
CS100-H11-S17 1.000,00 +20% 50 25,40 1.000 18,54 0.730 27,51 50,80
CS112-L1-S17 230,00 +20% 100 28,58 1.125 21,59 0.850 3,71 7,62
CS112-L2-S17 280,00 +20% 100 28,58 1.125 21,59 0.850 4,72 10,16
CS112-L3-S17 310,00 +20% 100 28,58 1.125 21,59 0.850 6,35 12,70
CS112-L4-S17 330,00 +20% 100 28,58 1.125 21,59 0.850 7,49 15,24
CS112-L5-S17 360,00 +20% 50 28,58 1.125 21,59 0.850 8,74 17,78
CS112-L6-S17 400,00 +20% 50 28,58 1.125 21,59 0.850 9,96 20,32
CS112-L7-S17 450,00 +20% 50 28,58 1.125 21,59 0.850 12,40 25,40
CS112-L8-S17 530,00 +20% 50 28,58 1.125 21,59 0.850 16,74 33,02
CS112-L9-S17 620,00 +20% 50 28,58 1.125 21,59 0.850 20,50 40,64
CS112-L10-S17 730,00 +20% 50 28,58 1.125 21,59 0.850 25,83 50,80
CS112-M1-S17 260,00 +20% 100 28,58 1.125 21,59 0.850 4,06 7,62
CS112-M2-S17 310,00 +20% 100 28,58 1.125 21,59 0.850 5,13 10,16
CS112-M3-S17 340,00 +20% 100 28,58 1.125 21,59 0.850 6,86 12,70
CS112-M4-S17 370,00 +20% 100 28,58 1.125 21,59 0.850 8,08 15,24
CS112-M5-S17 400,00 +20% 50 28,58 1.125 21,59 0.850 9,68 17,78
CS112-M6-S17 440,00 +20% 50 28,58 1.125 21,59 0.850 10,85 20,32
CS112-M7-S17 500,00 +20% 50 28,58 1.125 21,59 0.850 13,61 25,40
CS112-M8-S17 590,00 +20% 50 28,58 1.125 21,59 0.850 17,98 33,02
CS112-M9-S17 690,00 +20% 50 28,58 1.125 21,59 0.850 21,87 40,64
CS112-M10-S17 810,00 +20% 50 28,58 1.125 21,59 0.850 27,64 50,80
CS112-H1-S17 290,00 +20% 100 28,58 1.125 21,59 0.850 4,52 7,62
CS112-H2-S17 340,00 +20% 100 28,58 1.125 21,59 0.850 5,82 10,16
CS112-H3-S17 380,00 +20% 100 28,58 1.125 21,59 0.850 7,70 12,70
CS112-H4-S17 410,00 +20% 100 28,58 1.125 21,59 0.850 8,89 15,24
CS112-H5-S17 440,00 +20% 50 28,58 1.125 21,59 0.850 10,69 17,78
CS112-H6-S17 480,00 +20% 50 28,58 1.125 21,59 0.850 11,94 20,32
CS112-H7-S17 550,00 +20% 50 28,58 1.125 21,59 0.850 15,06 25,40
CS112-H8-S17 650,00 +20% 50 28,58 1.125 21,59 0.850 19,99 33,02
CS112-H9-S17 760,00 +20% 50 28,58 1.125 21,59 0.850 24,28 40,64
CS112-H10-S17 900,00 +20% 50 28,58 1.125 21,59 0.850 30,53 50,80
CS125-L1-S17 240,00 +20% 100 31,75 1.250 25,40 1.000 2,13 6,35
CS125-L2-S17 300,00 +20% 100 31,75 1.250 25,40 1.000 2,87 10,16
CS125-L3-S17 320,00 +20% 100 31,75 1.250 25,40 1.000 3,78 12,70
CS125-L4-S17 340,00 +20% 100 31,75 1.250 25,40 1.000 4,37 15,24
CS125-L5-S17 390,00 +20% 50 31,75 1.250 25,40 1.000 5,26 17,78
CS125-L6-S17 420,00 +20% 50 31,75 1.250 25,40 1.000 5,77 20,32
CS125-L7-S17 470,00 +20% 50 31,75 1.250 25,40 1.000 7,65 25,40
CS125-L8-S17 560,00 +20% 50 31,75 1.250 25,40 1.000 10,03 33,02
CS125-L9-S17 650,00 +20% 50 31,75 1.250 25,40 1.000 11,86 40,64
CS125-L10-S17 760,00 +20% 50 31,75 1.250 25,40 1.000 15,01 50,80
CS125-M1-S17 270,00 +20% 100 31,75 1.250 25,40 1.000 3,15 7,62
CS125-M2-S17 330,00 +20% 100 31,75 1.250 25,40 1.000 4,19 10,16
CS125-M3-S17 360,00 +20% 100 31,75 1.250 25,40 1.000 5,46 12,70
CS125-M4-S17 380,00 +20% 100 31,75 1.250 25,40 1.000 6,43 15,24
CS125-M5-S17 430,00 +20% 100 31,75 1.250 25,40 1.000 7,70 17,78
CS125-M6-S17 470,00 +20% 50 31,75 1.250 25,40 1.000 8,66 20,32
CS125-M7-S17 520,00 +20% 50 31,75 1.250 25,40 1.000 10,85 25,40
CS125-M8-S17 620,00 +20% 50 31,75 1.250 25,40 1.000 14,66 33,02
CS125-M9-S17 720,00 +20% 50 31,75 1.250 25,40 1.000 17,58 40,64
CS125-M10-S17 850,00 +20% 50 31,75 1.250 25,40 1.000 22,00 50,80
CS125-H1-S17 300,00 +20% 100 31,75 1.250 25,40 1.000 4,01 7,62
CS125-H2-S17 360,00 +20% 100 31,75 1.250 25,40 1.000 5,33 10,16
CS125-H3-S17 400,00 +20% 100 31,75 1.250 25,40 1.000 6,91 12,70
CS125-H4-S17 420,00 +20% 100 31,75 1.250 25,40 1.000 8,13 15,24
CS125-H5-S17 470,00 +20% 50 31,75 1.250 25,40 1.000 9,75 17,78
CS125-H6-S17 520,00 +20% 50 31,75 1.250 25,40 1.000 11,00 20,32
CS125-H7-S17 570,00 +20% 50 31,75 1.250 25,40 1.000 13,67 25,40
CS125-H8-S17 680,00 +20% 50 31,75 1.250 25,40 1.000 18,21 33,02
CS125-H9-S17 790,00 +20% 50 31,75 1.250 25,40 1.000 22,30 40,64
CS125-H10-S17 940,00 +20% 50 31,75 1.250 25,40 1.000 28,02 50,80
CS137-L1-S17 240,00 +20% 40 34,93 1.375 26,16 1.030 1,91 7,62
CS137-L2-S17 300,00 +20% 30 34,93 1.375 26,16 1.030 2,51 10,16
CS137-L3-S17 320,00 +20% 25 34,93 1.375 26,16 1.030 3,28 12,70
CS137-L4-S17 340,00 +20% 20 34,93 1.375 26,16 1.030 3,94 15,24
CS137-L5-S17 390,00 +20% 20 34,93 1.375 26,16 1.030 4,55 17,78
CS137-L6-S17 420,00 +20% 10 34,93 1.375 26,16 1.030 5,23 20,32
CS137-L7-S17 470,00 +20% 10 34,93 1.375 26,16 1.030 6,50 25,40
CS137-L8-S17 560,00 +20% 10 34,93 1.375 26,16 1.030 8,66 33,02
CS137-L9-S17 650,00 +20% 5 34,93 1.375 26,16 1.030 10,77 40,64
CS137-L10-S17 760,00 +20% 5 34,93 1.375 26,16 1.030 13,46 50,80
CS137-M1-S17 270,00 +20% 40 34,93 1.375 26,16 1.030 3,61 7,62
CS137-M2-S17 330,00 +20% 30 34,93 1.375 26,16 1.030 4,72 10,16
CS137-M3-S17 360,00 +20% 25 34,93 1.375 26,16 1.030 6,10 12,70
CS137-M4-S17 380,00 +20% 20 34,93 1.375 26,16 1.030 7,14 15,24
CS137-M5-S17 430,00 +20% 20 34,93 1.375 26,16 1.030 8,64 17,78
CS137-M6-S17 470,00 +20% 10 34,93 1.375 26,16 1.030 9,75 20,32
CS137-M7-S17 520,00 +20% 10 34,93 1.375 26,16 1.030 12,34 25,40
CS137-M8-S17 620,00 +20% 10 34,93 1.375 26,16 1.030 16,05 33,02
CS137-M9-S17 720,00 +20% 5 34,93 1.375 26,16 1.030 20,02 40,64
CS137-M10-S17 850,00 +20% 5 34,93 1.375 26,16 1.030 24,94 50,80
CS137-H1-S17 300,00 +20% 40 34,93 1.375 26,16 1.030 3,78 7,62
CS137-H2-S17 360,00 +20% 30 34,93 1.375 26,16 1.030 4,80 10,16
CS137-H3-S17 400,00 +20% 25 34,93 1.375 26,16 1.030 6,27 12,70
CS137-H4-S17 420,00 +20% 20 34,93 1.375 26,16 1.030 7,29 15,24
CS137-H5-S17 470,00 +20% 20 34,93 1.375 26,16 1.030 8,71 17,78
CS137-H6-S17 520,00 +20% 10 34,93 1.375 26,16 1.030 9,91 20,32
CS137-H7-S17 570,00 +20% 10 34,93 1.375 26,16 1.030 12,45 25,40
CS137-H8-S17 680,00 +20% 10 34,93 1.375 26,16 1.030 16,41 33,02
CS137-H9-S17 790,00 +20% 5 34,93 1.375 26,16 1.030 20,14 40,64
CS137-H10-S17 940,00 +20% 5 34,93 1.375 26,16 1.030 25,40 50,80
CS150-L1-S17 260,00 +20% 40 38,10 1.500 28,96 1.140 3,28 7,62
CS150-L2-S17 310,00 +20% 30 38,10 1.500 28,96 1.140 4,17 10,16
CS150-L3-S17 340,00 +20% 25 38,10 1.500 28,96 1.140 5,41 12,70
CS150-L4-S17 370,00 +20% 20 38,10 1.500 28,96 1.140 6,27 15,24
CS150-L5-S17 400,00 +20% 20 38,10 1.500 28,96 1.140 7,65 17,78
CS150-L6-S17 440,00 +20% 10 38,10 1.500 28,96 1.140 8,56 20,32
CS150-L7-S17 500,00 +20% 10 38,10 1.500 28,96 1.140 10,92 25,40
CS150-L8-S17 580,00 +20% 10 38,10 1.500 28,96 1.140 14,35 33,02
CS150-L9-S17 680,00 +20% 5 38,10 1.500 28,96 1.140 17,63 40,64
CS150-L10-S17 800,00 +20% 5 38,10 1.500 28,96 1.140 22,00 50,80
CS150-M1-S17 280,00 +20% 40 38,10 1.500 28,96 1.140 3,10 7,62
CS150-M2-S17 340,00 +20% 30 38,10 1.500 28,96 1.140 4,01 10,16
CS150-M3-S17 380,00 +20% 25 38,10 1.500 28,96 1.140 5,23 12,70
CS150-M4-S17 410,00 +20% 20 38,10 1.500 28,96 1.140 6,12 15,24
CS150-M5-S17 450,00 +20% 20 38,10 1.500 28,96 1.140 7,39 17,78
CS150-M6-S17 480,00 +20% 10 38,10 1.500 28,96 1.140 8,23 20,32
CS150-M7-S17 560,00 +20% 10 38,10 1.500 28,96 1.140 10,39 25,40
CS150-M8-S17 640,00 +20% 10 38,10 1.500 28,96 1.140 13,72 33,02
CS150-M9-S17 750,00 +20% 5 38,10 1.500 28,96 1.140 16,69 40,64
CS150-M10-S17 890,00 +20% 5 38,10 1.500 28,96 1.140 21,21 50,80
CS150-H1-S17 310,00 +20% 40 38,10 1.500 28,96 1.140 4,22 7,62
CS150-H2-S17 370,00 +20% 30 38,10 1.500 28,96 1.140 5,49 10,16
CS150-H3-S17 420,00 +20% 25 38,10 1.500 28,96 1.140 7,06 12,70
CS150-H4-S17 450,00 +20% 20 38,10 1.500 28,96 1.140 8,36 15,24
CS150-H5-S17 490,00 +20% 20 38,10 1.500 28,96 1.140 9,91 17,78
CS150-H6-S17 530,00 +20% 10 38,10 1.500 28,96 1.140 11,25 20,32
CS150-H7-S17 610,00 +20% 10 38,10 1.500 28,96 1.140 14,10 25,40
CS150-H8-S17 700,00 +20% 10 38,10 1.500 28,96 1.140 18,44 33,02
CS150-H9-S17 830,00 +20% 5 38,10 1.500 28,96 1.140 22,61 40,64
CS150-H10-S17 980,00 +20% 5 38,10 1.500 28,96 1.140 28,42 50,80
CS175-L1-S17 260,00 +20% 40 44,45 1.750 34,04 1.340 3,94 9,53
CS175-L2-S17 310,00 +20% 30 44,45 1.750 34,04 1.340 5,08 12,70
CS175-L3-S17 340,00 +20% 20 44,45 1.750 34,04 1.340 6,73 15,88
CS175-L4-S17 370,00 +20% 20 44,45 1.750 34,04 1.340 7,87 19,05
CS175-L5-S17 400,00 +20% 10 44,45 1.750 34,04 1.340 9,32 22,10
CS175-L6-S17 440,00 +20% 10 44,45 1.750 34,04 1.340 10,54 25,40
CS175-L7-S17 500,00 +20% 10 44,45 1.750 34,04 1.340 13,28 31,75
CS175-L8-S17 560,00 +20% 10 44,45 1.750 34,04 1.340 16,21 38,10
CS175-L9-S17 620,00 +20% 5 44,45 1.750 34,04 1.340 18,72 44,45
CS175-L10-S17 680,00 +20% 5 44,45 1.750 34,04 1.340 21,44 50,80
CS175-M1-S17 280,00 +20% 40 44,45 1.750 34,04 1.340 4,78 9,53
CS175-M2-S17 340,00 +20% 30 44,45 1.750 34,04 1.340 6,20 12,70
CS175-M3-S17 380,00 +20% 20 44,45 1.750 34,04 1.340 8,00 15,88
CS175-M4-S17 410,00 +20% 20 44,45 1.750 34,04 1.340 9,50 19,05
CS175-M5-S17 450,00 +20% 10 44,45 1.750 34,04 1.340 11,48 22,10
CS175-M6-S17 480,00 +20% 10 44,45 1.750 34,04 1.340 12,83 25,40
CS175-M7-S17 560,00 +20% 10 44,45 1.750 34,04 1.340 15,98 31,75
CS175-M8-S17 620,00 +20% 10 44,45 1.750 34,04 1.340 19,51 38,10
CS175-M9-S17 690,00 +20% 5 44,45 1.750 34,04 1.340 22,83 44,45
CS175-M10-S17 750,00 +20% 5 44,45 1.750 34,04 1.340 26,06 50,80
CS175-H1-S17 310,00 +20% 40 44,45 1.750 34,04 1.340 5,89 9,53
CS175-H2-S17 370,00 +20% 30 44,45 1.750 34,04 1.340 7,98 12,70
CS175-H3-S17 420,00 +20% 20 44,45 1.750 34,04 1.340 10,39 15,88
CS175-H4-S17 450,00 +20% 20 44,45 1.750 34,04 1.340 12,24 19,05
CS175-H5-S17 490,00 +20% 10 44,45 1.750 34,04 1.340 14,66 22,10
CS175-H6-S17 530,00 +20% 10 44,45 1.750 34,04 1.340 16,54 25,40
CS175-H7-S17 610,00 +20% 10 44,45 1.750 34,04 1.340 20,65 31,75
CS175-H8-S17 680,00 +20% 10 44,45 1.750 34,04 1.340 24,89 38,10
CS175-H9-S17 760,00 +20% 5 44,45 1.750 34,04 1.340 29,13 44,45
CS175-H10-S17 830,00 +20% 5 44,45 1.750 34,04 1.340 33,45 50,80
CS200-L1-S17 280,00 +20% 40 50,80 2.000 40,64 1.600 2,39 9,53
CS200-L2-S17 330,00 +20% 30 50,80 2.000 40,64 1.600 3,05 12,70
CS200-L3-S17 360,00 +20% 20 50,80 2.000 40,64 1.600 4,01 15,88
CS200-L4-S17 390,00 +20% 20 50,80 2.000 40,64 1.600 4,55 19,05
CS200-L5-S17 420,00 +20% 10 50,80 2.000 40,64 1.600 5,51 22,10
CS200-L6-S17 460,00 +20% 10 50,80 2.000 40,64 1.600 6,17 25,40
CS200-L7-S17 540,00 +20% 10 50,80 2.000 40,64 1.600 7,77 31,75
CS200-L8-S17 600,00 +20% 10 50,80 2.000 40,64 1.600 9,27 38,10
CS200-L9-S17 670,00 +20% 5 50,80 2.000 40,64 1.600 11,00 44,45
CS200-L10-S17 730,00 +20% 5 50,80 2.000 40,64 1.600 12,45 50,80
CS200-M1-S17 310,00 +20% 40 50,80 2.000 40,64 1.600 3,56 9,53
CS200-M2-S17 360,00 +20% 30 50,80 2.000 40,64 1.600 4,67 12,70
CS200-M3-S17 400,00 +20% 20 50,80 2.000 40,64 1.600 6,22 15,88
CS200-M4-S17 430,00 +20% 20 50,80 2.000 40,64 1.600 7,06 19,05
CS200-M5-S17 470,00 +20% 10 50,80 2.000 40,64 1.600 8,76 22,10
CS200-M6-S17 520,00 +20% 10 50,80 2.000 40,64 1.600 10,03 25,40
CS200-M7-S17 600,00 +20% 10 50,80 2.000 40,64 1.600 12,65 31,75
CS200-M8-S17 660,00 +20% 10 50,80 2.000 40,64 1.600 15,06 38,10
CS200-M9-S17 740,00 +20% 5 50,80 2.000 40,64 1.600 17,63 44,45
CS200-M10-S17 820,00 +20% 5 50,80 2.000 40,64 1.600 20,32 50,80
CS200-H1-S17 330,00 +20% 40 50,80 2.000 40,64 1.600 5,00 9,53
CS200-H2-S17 400,00 +20% 30 50,80 2.000 40,64 1.600 6,55 12,70
CS200-H3-S17 440,00 +20% 20 50,80 2.000 40,64 1.600 8,43 15,88
CS200-H4-S17 480,00 +20% 20 50,80 2.000 40,64 1.600 9,88 19,05
CS200-H5-S17 520,00 +20% 10 50,80 2.000 40,64 1.600 11,81 22,10
CS200-H6-S17 570,00 +20% 10 50,80 2.000 40,64 1.600 13,34 25,40
CS200-H7-S17 660,00 +20% 10 50,80 2.000 40,64 1.600 16,79 31,75
CS200-H8-S17 730,00 +20% 10 50,80 2.000 40,64 1.600 19,84 38,10
CS200-H9-S17 820,00 +20% 5 50,80 2.000 40,64 1.600 23,90 44,45
CS200-H10-S17 900,00 +20% 5 50,80 2.000 40,64 1.600 27,15 50,80

Catalogue guide index

Wave springs Technical Manual

Linear springs technical manual
