Available materials: Acciaio Inox

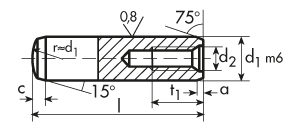

CYLINDRICAL PINS
DIN 7979 D
ISO 8735
ex UNI 6364 B m6 - hardened
DIN 7979 D
ISO 8735
ex UNI 6364 B m6 - hardened
Material:
Steel 100 Cr 6 (1.3505)
Hardness 58 ÷ 62 HRC
Resistance > 600 N/mm2
Ground
Execution with breather air depending on manufacturer's choice
= Prior to sale
| Description | Price in Euro/100 VAT not included |
Packaging | d | l | Tolerance | a ≈ | c ≈ | d2 | t1 |
|---|---|---|---|---|---|---|---|---|---|
| 4 X 10 (m6) | 160,00 | 50 | 4,0 | 10 | ± 0,25 | - | - | M2,5/M3 | - |
| 4 X 12 (m6) | 165,00 | 50 | 4,0 | 12 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 14 (m6) | 170,00 | 50 | 4,0 | 14 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 16 (m6) | 175,00 | 50 | 4,0 | 16 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 20 (m6) | 180,00 | 50 | 4,0 | 20 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 24 (m6) | 185,00 | 50 | 4,0 | 24 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 28 (m6) | 190,00 | 50 | 4,0 | 28 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 30 (m6) | 200,00 | 50 | 4,0 | 30 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 32 (m6) | 210,00 | 50 | 4,0 | 32 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 36 (m6) | 230,00 | 50 | 4,0 | 36 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 40 (m6) | 260,00 | 50 | 4,0 | 40 | ± 0,5 | - | - | M2,5/M3 | - |
| 4 X 50 (m6) | 300,00 | 50 | 4,0 | 50 | ± 0,5 | - | - | M2,5/M3 | - |
| 5 X 10 (m6) | 100,00 | 100 | 5,0 | 10 | ± 0,25 | - | - | M3 | - |
| 5 X 12 (m6) | 100,00 | 100 | 5,0 | 12 | ± 0,5 | - | - | M3 | - |
| 5 X 14 (m6) | 100,00 | 100 | 5,0 | 14 | ± 0,5 | - | - | M3 | - |
| 5 X 16 (m6) | 80,00 | 100 | 5,0 | 16 | ± 0,5 | - | - | M3 | - |
| 5 X 18 (m6) | 85,00 | 100 | 5,0 | 18 | ± 0,5 | - | - | M3 | - |
| 5 X 20 (m6) | 90,00 | 100 | 5,0 | 20 | ± 0,5 | - | - | M3 | - |
| 5 X 24 (m6) | 95,00 | 100 | 5,0 | 24 | ± 0,5 | - | - | M3 | - |
| 5 X 28 (m6) | 100,00 | 100 | 5,0 | 28 | ± 0,5 | - | - | M3 | - |
| 5 X 30 (m6) | 105,00 | 100 | 5,0 | 30 | ± 0,5 | - | - | M3 | - |
| 5 X 32 (m6) | 110,00 | 100 | 5,0 | 32 | ± 0,5 | - | - | M3 | - |
| 5 X 36 (m6) | 120,00 | 100 | 5,0 | 36 | ± 0,5 | - | - | M3 | - |
| 5 X 40 (m6) | 130,00 | 50 | 5,0 | 40 | ± 0,5 | - | - | M3 | - |
| 5 X 45 (m6) | 140,00 | 50 | 5,0 | 45 | ± 0,5 | - | - | M3 | - |
| 5 X 50 (m6) | 150,00 | 50 | 5,0 | 50 | ± 0,5 | - | - | M3 | - |
| 6 X 12 (m6) | 110,00 | 100 | 6,0 | 12 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 14 (m6) | 110,00 | 100 | 6,0 | 14 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 16 (m6) | 55,00 | 100 | 6,0 | 16 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 18 (m6) | 55,00 | 100 | 6,0 | 18 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 20 (m6) | 60,00 | 100 | 6,0 | 20 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 24 (m6) | 60,00 | 100 | 6,0 | 24 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 28 (m6) | 65,00 | 100 | 6,0 | 28 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 30 (m6) | 70,00 | 100 | 6,0 | 30 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 32 (m6) | 75,00 | 100 | 6,0 | 32 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 36 (m6) | 80,00 | 100 | 6,0 | 36 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 40 (m6) | 85,00 | 100 | 6,0 | 40 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 45 (m6) | 90,00 | 100 | 6,0 | 45 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 50 (m6) | 95,00 | 100 | 6,0 | 50 | ± 0,5 | 0,80 | 2,10 | M4 | 6 |
| 6 X 55 (m6) | 100,00 | 50 | 6,0 | 55 | ± 0,75 | 0,80 | 2,10 | M4 | 6 |
| 6 X 60 (m6) | 110,00 | 50 | 6,0 | 60 | ± 0,75 | 0,80 | 2,10 | M4 | 6 |
| 6 X 70 (m6) | 120,00 | 50 | 6,0 | 70 | ± 0,75 | 0,80 | 2,10 | M4 | 6 |
| 6 X 80 (m6) | 140,00 | 50 | 6,0 | 80 | ± 0,75 | 0,80 | 2,10 | M4 | 6 |
| 8 X 16 (m6) | 100,00 | 100 | 8,0 | 16 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 18 (m6) | 100,00 | 100 | 8,0 | 18 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 20 (m6) | 70,00 | 100 | 8,0 | 20 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 24 (m6) | 75,00 | 100 | 8,0 | 24 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 28 (m6) | 80,00 | 100 | 8,0 | 28 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 30 (m6) | 85,00 | 100 | 8,0 | 30 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 32 (m6) | 90,00 | 100 | 8,0 | 32 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 36 (m6) | 95,00 | 100 | 8,0 | 36 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 40 (m6) | 100,00 | 100 | 8,0 | 40 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 45 (m6) | 105,00 | 100 | 8,0 | 45 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 50 (m6) | 110,00 | 100 | 8,0 | 50 | ± 0,5 | 1,00 | 2,60 | M5 | 8 |
| 8 X 55 (m6) | 120,00 | 50 | 8,0 | 55 | ± 0,75 | 1,00 | 2,60 | M5 | 8 |
| 8 X 60 (m6) | 140,00 | 50 | 8,0 | 60 | ± 0,75 | 1,00 | 2,60 | M5 | 8 |
| 8 X 70 (m6) | 160,00 | 50 | 8,0 | 70 | ± 0,75 | 1,00 | 2,60 | M5 | 8 |
| 8 X 80 (m6) | 180,00 | 50 | 8,0 | 80 | ± 0,75 | 1,00 | 2,60 | M5 | 8 |
| 8 X 90 (m6) | 200,00 | 50 | 8,0 | 90 | ± 0,75 | 1,00 | 2,60 | M5 | 8 |
| 8 X100 (m6) | 220,00 | 50 | 8,0 | 100 | ± 0,75 | 1,00 | 2,60 | M5 | 8 |
| 8 X120 (m6) | 250,00 | 50 | 8,0 | 120 | ± 0,75 | 1,00 | 2,60 | M5 | 8 |
| 10 X 16 (m6) | 105,00 | 100 | 10,0 | 16 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 20 (m6) | 105,00 | 100 | 10,0 | 20 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 24 (m6) | 110,00 | 50 | 10,0 | 24 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 28 (m6) | 115,00 | 50 | 10,0 | 28 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 30 (m6) | 120,00 | 50 | 10,0 | 30 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 32 (m6) | 125,00 | 50 | 10,0 | 32 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 36 (m6) | 130,00 | 50 | 10,0 | 36 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 40 (m6) | 135,00 | 50 | 10,0 | 40 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 45 (m6) | 140,00 | 50 | 10,0 | 45 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 50 (m6) | 145,00 | 50 | 10,0 | 50 | ± 0,5 | 1,20 | 3,00 | M6 | 10 |
| 10 X 55 (m6) | 150,00 | 50 | 10,0 | 55 | ± 0,75 | 1,20 | 3,00 | M6 | 10 |
| 10 X 60 (m6) | 160,00 | 50 | 10,0 | 60 | ± 0,75 | 1,20 | 3,00 | M6 | 10 |
| 10 X 70 (m6) | 180,00 | 50 | 10,0 | 70 | ± 0,75 | 1,20 | 3,00 | M6 | 10 |
| 10 X 80 (m6) | 200,00 | 50 | 10,0 | 80 | ± 0,75 | 1,20 | 3,00 | M6 | 10 |
| 10 X 90 (m6) | 230,00 | 50 | 10,0 | 90 | ± 0,75 | 1,20 | 3,00 | M6 | 10 |
| 10 X100 (m6) | 260,00 | 25 | 10,0 | 100 | ± 0,75 | 1,20 | 3,00 | M6 | 10 |
| 10 X120 (m6) | 300,00 | 25 | 10,0 | 120 | ± 0,75 | 1,20 | 3,00 | M6 | 10 |
| 12 X 20 (m6) | 130,00 | 50 | 12,0 | 20 | ± 0,5 | 1,60 | 3,80 | M6 | 12 |
| 12 X 24 (m6) | 135,00 | 50 | 12,0 | 24 | ± 0,5 | 1,60 | 3,80 | M6 | 12 |
| 12 X 28 (m6) | 140,00 | 50 | 12,0 | 28 | ± 0,5 | 1,60 | 3,80 | M6 | 12 |
| 12 X 30 (m6) | 145,00 | 50 | 12,0 | 30 | ± 0,5 | 1,60 | 3,80 | M6 | 12 |
| 12 X 32 (m6) | 150,00 | 50 | 12,0 | 32 | ± 0,5 | 1,60 | 3,80 | M6 | 12 |
| 12 X 36 (m6) | 155,00 | 50 | 12,0 | 36 | ± 0,5 | 1,60 | 3,80 | M6 | 12 |
| 12 X 40 (m6) | 160,00 | 50 | 12,0 | 40 | ± 0,5 | 1,60 | 3,80 | M6 | 12 |
| 12 X 45 (m6) | 165,00 | 50 | 12,0 | 45 | ± 0,5 | 1,60 | 3,80 | M6 | 12 |
| 12 X 50 (m6) | 170,00 | 50 | 12,0 | 50 | ± 0,5 | 1,60 | 3,80 | M6 | 12 |
| 12 X 55 (m6) | 180,00 | 50 | 12,0 | 55 | ± 0,75 | 1,60 | 3,80 | M6 | 12 |
| 12 X 60 (m6) | 200,00 | 50 | 12,0 | 60 | ± 0,75 | 1,60 | 3,80 | M6 | 12 |
| 12 X 70 (m6) | 230,00 | 50 | 12,0 | 70 | ± 0,75 | 1,60 | 3,80 | M6 | 12 |
| 12 X 80 (m6) | 260,00 | 50 | 12,0 | 80 | ± 0,75 | 1,60 | 3,80 | M6 | 12 |
| 12 X 90 (m6) | 300,00 | 50 | 12,0 | 90 | ± 0,75 | 1,60 | 3,80 | M6 | 12 |
| 12 X100 (m6) | 350,00 | 25 | 12,0 | 100 | ± 0,75 | 1,60 | 3,80 | M6 | 12 |
| 12 X120 (m6) | 450,00 | 25 | 12,0 | 120 | ± 0,75 | 1,60 | 3,80 | M6 | 12 |
| 14 X 28 (m6) | 200,00 | 50 | 14,0 | 28 | ± 0,5 | 1,80 | 4,00 | M8 | 12 |
| 14 X 32 (m6) | 210,00 | 50 | 14,0 | 32 | ± 0,5 | 1,80 | 4,00 | M8 | 12 |
| 14 X 36 (m6) | 220,00 | 50 | 14,0 | 36 | ± 0,5 | 1,80 | 4,00 | M8 | 12 |
| 14 X 40 (m6) | 230,00 | 25 | 14,0 | 40 | ± 0,5 | 1,80 | 4,00 | M8 | 12 |
| 14 X 45 (m6) | 240,00 | 25 | 14,0 | 45 | ± 0,5 | 1,80 | 4,00 | M8 | 12 |
| 14 X 50 (m6) | 250,00 | 25 | 14,0 | 50 | ± 0,5 | 1,80 | 4,00 | M8 | 12 |
| 14 X 55 (m6) | 260,00 | 25 | 14,0 | 55 | ± 0,75 | 1,80 | 4,00 | M8 | 12 |
| 14 X 60 (m6) | 270,00 | 25 | 14,0 | 60 | ± 0,75 | 1,80 | 4,00 | M8 | 12 |
| 14 X 70 (m6) | 280,00 | 25 | 14,0 | 70 | ± 0,75 | 1,80 | 4,00 | M8 | 12 |
| 14 X 80 (m6) | 300,00 | 25 | 14,0 | 80 | ± 0,75 | 1,80 | 4,00 | M8 | 12 |
| 14 X 90 (m6) | 400,00 | 25 | 14,0 | 90 | ± 0,75 | 1,80 | 4,00 | M8 | 12 |
| 14 X100 (m6) | 500,00 | 25 | 14,0 | 100 | ± 0,75 | 1,80 | 4,00 | M8 | 12 |
| 14 X120 (m6) | 600,00 | 25 | 14,0 | 120 | ± 0,75 | 1,80 | 4,00 | M8 | 12 |
| 16 X 28 (m6) | 240,00 | 50 | 16,0 | 28 | ± 0,5 | 2,00 | 4,70 | M8 | 16 |
| 16 X 30 (m6) | 250,00 | 50 | 16,0 | 30 | ± 0,5 | 2,00 | 4,70 | M8 | 16 |
| 16 X 32 (m6) | 260,00 | 50 | 16,0 | 32 | ± 0,5 | 2,00 | 4,70 | M8 | 16 |
| 16 X 36 (m6) | 270,00 | 50 | 16,0 | 36 | ± 0,5 | 2,00 | 4,70 | M8 | 16 |
| 16 X 40 (m6) | 280,00 | 25 | 16,0 | 40 | ± 0,5 | 1,80 | 4,00 | M8 | 12 |
| 16 X 45 (m6) | 290,00 | 25 | 16,0 | 45 | ± 0,5 | 2,00 | 4,70 | M8 | 16 |
| 16 X 50 (m6) | 300,00 | 25 | 16,0 | 50 | ± 0,5 | 2,00 | 4,70 | M8 | 16 |
| 16 X 55 (m6) | 320,00 | 25 | 16,0 | 55 | ± 0,75 | 2,00 | 4,70 | M8 | 16 |
| 16 X 60 (m6) | 340,00 | 25 | 16,0 | 60 | ± 0,75 | 2,00 | 4,70 | M8 | 16 |
| 16 X 70 (m6) | 360,00 | 25 | 16,0 | 70 | ± 0,75 | 2,00 | 4,70 | M8 | 16 |
| 16 X 80 (m6) | 400,00 | 25 | 16,0 | 80 | ± 0,75 | 2,00 | 4,70 | M8 | 16 |
| 16 X 90 (m6) | 450,00 | 25 | 16,0 | 90 | ± 0,75 | 2,00 | 4,70 | M8 | 16 |
| 16 X100 (m6) | 500,00 | 25 | 16,0 | 100 | ± 0,75 | 2,00 | 4,70 | M8 | 16 |
| 16 X120 (m6) | 600,00 | 25 | 16,0 | 120 | ± 0,75 | 2,00 | 4,70 | M8 | 16 |
| 20 X 32 (m6) | 400,00 | 25 | 20,0 | 32 | ± 0,5 | 2,50 | 6,00 | M10 | 18 |
| 20 X 36 (m6) | 420,00 | 25 | 20,0 | 36 | ± 0,5 | 2,50 | 6,00 | M10 | 18 |
| 20 X 40 (m6) | 440,00 | 25 | 20,0 | 40 | ± 0,5 | 2,50 | 6,00 | M10 | 18 |
| 20 X 45 (m6) | 460,00 | 25 | 20,0 | 45 | ± 0,5 | 2,50 | 6,00 | M10 | 18 |
| 20 X 50 (m6) | 480,00 | 25 | 20,0 | 50 | ± 0,5 | 2,50 | 6,00 | M10 | 18 |
| 20 X 55 (m6) | 500,00 | 25 | 20,0 | 55 | ± 0,75 | 2,50 | 6,00 | M10 | 18 |
| 20 X 60 (m6) | 550,00 | 25 | 20,0 | 60 | ± 0,75 | 2,50 | 6,00 | M10 | 18 |
| 20 X 70 (m6) | 600,00 | 25 | 20,0 | 70 | ± 0,75 | 2,50 | 6,00 | M10 | 18 |
| 20 X 80 (m6) | 650,00 | 10 | 20,0 | 80 | ± 0,75 | 2,50 | 6,00 | M10 | 18 |
| 20 X 90 (m6) | 700,00 | 10 | 20,0 | 90 | ± 0,75 | 2,50 | 6,00 | M10 | 18 |
| 20 X100 (m6) | 800,00 | 10 | 20,0 | 100 | ± 0,75 | 2,50 | 6,00 | M10 | 18 |
| 20 X120 (m6) | 900,00 | 10 | 20,0 | 120 | ± 0,75 | 2,50 | 6,00 | M10 | 18 |
| 25 X 50 (m6) | 1.700,00 | 10 | 25,0 | 50 | ± 0,5 | 3,00 | 6,00 | M16 | 24 |
| 25 X 55 (m6) | 1.800,00 | 10 | 25,0 | 55 | ± 0,75 | 3,00 | 6,00 | M16 | 24 |
| 25 X 60 (m6) | 1.900,00 | 10 | 25,0 | 60 | ± 0,75 | 3,00 | 6,00 | M16 | 24 |
| 25 X 70 (m6) | 2.000,00 | 10 | 25,0 | 70 | ± 0,75 | 3,00 | 6,00 | M16 | 24 |
| 25 X 80 (m6) | 2.100,00 | 10 | 25,0 | 80 | ± 0,75 | 3,00 | 6,00 | M16 | 24 |
| 25 X 90 (m6) | 2.200,00 | 10 | 25,0 | 90 | ± 0,75 | 3,00 | 6,00 | M16 | 24 |
| 25 X100 (m6) | 2.600,00 | 10 | 25,0 | 100 | ± 0,75 | 3,00 | 6,00 | M16 | 24 |
| 25 X120 (m6) | 2.800,00 | 10 | 25,0 | 120 | ± 0,75 | 3,00 | 6,00 | M16 | 24 |
