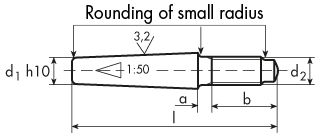

TAPER PINS
DIN 7977
ISO 8737
ex UNI 7286 h10 - not hardened
DIN 7977
ISO 8737
ex UNI 7286 h10 - not hardened
Material:
Steel AVP or carbon steel
according to stock availability
Turned
= Prior to sale
| Description | Price in Euro/100 VAT not included |
Packaging | d | l | Tolerance | a max | b min | b max | d2 |
|---|---|---|---|---|---|---|---|---|---|
| 5 X 40 | 180,00 | 100 | 5,0 | 40 | ± 0,5 | 2,40 | 14 | 15,6 | M5 |
| 5 X 45 | 180,00 | 100 | 5,0 | 45 | ± 0,5 | 2,40 | 14 | 15,6 | M5 |
| 5 X 50 | 180,00 | 100 | 5,0 | 50 | ± 0,5 | 2,40 | 14 | 15,6 | M5 |
| 5 X 60 | 180,00 | 100 | 5,0 | 60 | ± 0,75 | 2,40 | 14 | 15,6 | M5 |
| 6 X 40 | 120,00 | 100 | 6,0 | 40 | ± 0,5 | 22,00 | 18 | 20,0 | M6 |
| 6 X 45 | 130,00 | 100 | 6,0 | 45 | ± 0,5 | 3,80 | 18 | 20,0 | M6 |
| 6 X 50 | 140,00 | 100 | 6,0 | 50 | ± 0,5 | 3,80 | 18 | 20,0 | M6 |
| 6 X 55 | 160,00 | 100 | 6,0 | 55 | ± 0,75 | 3,80 | 18 | 20,0 | M6 |
| 6 X 60 | 180,00 | 50 | 6,0 | 60 | ± 0,75 | 3,80 | 18 | 20,0 | M6 |
| 6 X 65 | 200,00 | 50 | 6,0 | 65 | ± 0,75 | 3,80 | 18 | 20,0 | M6 |
| 6 X 70 | 220,00 | 50 | 6,0 | 70 | ± 0,75 | 3,80 | 18 | 20,0 | M6 |
| 6 X 75 | 240,00 | 50 | 6,0 | 75 | ± 0,75 | 3,80 | 18 | 20,0 | M6 |
| 6 X 80 | 260,00 | 50 | 6,0 | 80 | ± 0,75 | 3,80 | 18 | 20,0 | M6 |
| 6 X 85 | 300,00 | 50 | 6,0 | 85 | ± 0,75 | 3,80 | 18 | 20,0 | M6 |
| 8 X 40 | 180,00 | 50 | 8,0 | 40 | ± 0,5 | 4,00 | 22 | 24,5 | M8 |
| 8 X 45 | 190,00 | 50 | 8,0 | 45 | ± 0,5 | 4,00 | 22 | 24,5 | M8 |
| 8 X 50 | 200,00 | 50 | 8,0 | 50 | ± 0,5 | 4,00 | 22 | 24,5 | M8 |
| 8 X 55 | 210,00 | 50 | 8,0 | 55 | ± 0,75 | 4,00 | 22 | 24,5 | M8 |
| 8 X 60 | 220,00 | 50 | 8,0 | 60 | ± 0,75 | 4,00 | 22 | 24,5 | M8 |
| 8 X 65 | 250,00 | 50 | 8,0 | 65 | ± 0,75 | 4,00 | 22 | 24,5 | M8 |
| 8 X 70 | 250,00 | 50 | 8,0 | 70 | ± 0,75 | 4,00 | 22 | 24,5 | M8 |
| 8 X 75 | 280,00 | 50 | 8,0 | 75 | ± 0,75 | 4,00 | 22 | 24,5 | M8 |
| 8 X 80 | 280,00 | 50 | 8,0 | 80 | ± 0,75 | 4,00 | 22 | 24,5 | M8 |
| 8 X 85 | 320,00 | 50 | 8,0 | 85 | ± 0,75 | 4,00 | 22 | 24,5 | M8 |
| 8 X100 | 360,00 | 50 | 8,0 | 100 | ± 0,75 | 4,00 | 22 | 24,5 | M8 |
| 10 X 50 | 240,00 | 50 | 10,0 | 50 | ± 0,5 | 4,50 | 24 | 27,0 | M10 |
| 10 X 60 | 260,00 | 50 | 10,0 | 60 | ± 0,75 | 4,50 | 24 | 27,0 | M10 |
| 10 X 65 | 280,00 | 50 | 10,0 | 65 | ± 0,75 | 4,50 | 24 | 27,0 | M10 |
| 10 X 70 | 300,00 | 50 | 10,0 | 70 | ± 0,75 | 4,50 | 24 | 27,0 | M10 |
| 10 X 75 | 350,00 | 50 | 10,0 | 75 | ± 0,75 | 4,50 | 24 | 27,0 | M10 |
| 10 X 80 | 400,00 | 50 | 10,0 | 80 | ± 0,75 | 4,50 | 24 | 27,0 | M10 |
| 10 X 85 | 450,00 | 50 | 10,0 | 85 | ± 0,75 | 4,50 | 24 | 27,0 | M10 |
| 10 X100 | 500,00 | 50 | 10,0 | 100 | ± 0,75 | 4,50 | 24 | 27,0 | M10 |
| 12 X 65 | 460,00 | 25 | 12,0 | 65 | ± 0,75 | 5,30 | 27 | 30,5 | M12 |
| 12 X 75 | 510,00 | 25 | 12,0 | 75 | ± 0,75 | 5,30 | 27 | 30,5 | M12 |
| 12 X 85 | 580,00 | 25 | 12,0 | 85 | ± 0,75 | 5,30 | 27 | 30,5 | M12 |
| 12 X100 | 640,00 | 25 | 12,0 | 100 | ± 0,75 | 5,30 | 27 | 30,5 | M12 |
| 12 X120 | 700,00 | 25 | 12,0 | 120 | ± 0,75 | 5,30 | 27 | 30,5 | M12 |
| 13 X 85 | 600,00 | 25 | 13,0 | 85 | ± 0,75 | - | - | - | M12 |
| 14 X 85 | 600,00 | 25 | 14,0 | 85 | ± 0,75 | 6,00 | 30 | 34,0 | M12 |
| 14 X100 | 700,00 | 25 | 14,0 | 100 | ± 0,75 | 6,00 | 30 | 34,0 | M12 |
| 14 X120 | 800,00 | 25 | 14,0 | 120 | ± 0,75 | 6,00 | 30 | 34,0 | M12 |
| 16 X 85 | 900,00 | 25 | 16,0 | 85 | ± 0,75 | 6,00 | 35 | 39,0 | M16 |
| 16 X100 | 1.000,00 | 25 | 16,0 | 100 | ± 0,75 | 6,00 | 35 | 39,0 | M16 |
| 16 X110 | 1.100,00 | 25 | 16,0 | 110 | ± 0,75 | 6,00 | 35 | 39,0 | M16 |
| 16 X120 | 1.200,00 | 10 | 16,0 | 120 | ± 0,75 | 6,00 | 35 | 39,0 | M16 |
| 16 X140 | 1.300,00 | 10 | 16,0 | 140 | ± 0,75 | 6,00 | 35 | 39,0 | M16 |
| 16 X160 | 1.400,00 | 10 | 16,0 | 160 | ± 0,75 | 6,00 | 35 | 39,0 | M16 |
| 20 X100 | 1.800,00 | 10 | 20,0 | 100 | ± 0,75 | 6,00 | 35 | 40,0 | M16 |
| 20 X120 | 2.000,00 | 10 | 20,0 | 120 | ± 0,75 | 6,00 | 35 | 40,0 | M16 |
| 20 X140 | 2.500,00 | 10 | 20,0 | 140 | ± 0,75 | 6,00 | 35 | 40,0 | M16 |
| 20 X160 | 3.000,00 | 10 | 20,0 | 160 | ± 0,75 | 6,00 | 35 | 40,0 | M16 |
