Anelli TIPO G per alberi
Autobloccanti
Autobloccanti
Materiale: Acciaio al carbonio
Durezza:
48÷53 HRC ⩠ 485÷560 HV
TRATTAMENTO SUPERFICIALE
Fosfatati ed oliati
Bruniti ed oliati
Secondo disponibilità di magazzino
Esempio di designazione:
anello tipo G 10

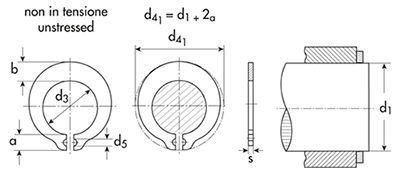

d1=diametro dell'albero
d3=diametro anello a riposo
s=spessore
= Ad esaurimento
| Descrizione | Prezzo IVA escl euro/100 |
Confezione | d1 | s | d3 | d4 |
|---|---|---|---|---|---|---|
| G 1,5 | su richiesta | 10.000 | 1,50 | 0,400 | 1,400 | 5,10 |
| G 2 | 2,00 | 10.000 | 2,00 | 0,600 | 1,900 | 6,00 |
| G 2,2 | su richiesta | 10.000 | 2,20 | 0,600 | 2,050 | 6,20 |
| G 2,5 | 2,50 | 5.000 | 2,50 | 0,600 | 2,350 | 6,50 |
| G 2,8 | su richiesta | 5.000 | 2,80 | 0,600 | 2,650 | 7,00 |
| G 3 | 3,00 | 5.000 | 3,00 | 0,600 | 2,850 | 7,40 |
| G 3,5 | su richiesta | 5.000 | 3,50 | 0,600 | 3,300 | 8,30 |
| G 4 | 3,50 | 5.000 | 4,00 | 0,800 | 3,800 | 9,60 |
| G 4,5 | su richiesta | 5.000 | 4,50 | 0,800 | 4,250 | 10,50 |
| G 5 | 4,00 | 2.500 | 5,00 | 0,800 | 4,750 | 11,00 |
| G 5,5 | 5,00 | 2.500 | 5,50 | 0,800 | 5,200 | 11,70 |
| G 6 | 6,00 | 2.500 | 6,00 | 1,000 | 5,700 | 12,60 |
| G 7 | 7,00 | 2.000 | 7,00 | 1,000 | 6,700 | 14,00 |
| G 8 | 8,00 | 2.000 | 8,00 | 1,000 | 7,700 | 15,20 |
| G 9 | 9,00 | 2.000 | 9,00 | 1,200 | 8,650 | 18,60 |
| G 10 | 10,00 | 1.000 | 10,00 | 1,200 | 9,650 | 19,60 |
| G 10,5 | 11,00 | 1.000 | 10,50 | 1,200 | 10,200 | 18,70 |
| G 11 | 12,00 | 1.000 | 11,00 | 1,200 | 10,600 | 20,80 |
| G 12 | 14,00 | 1.000 | 12,00 | 1,200 | 11,600 | 21,80 |
| G 13 | 16,00 | 1.000 | 13,00 | 1,200 | 12,550 | 23,80 |
| G 14 | 18,00 | 1.000 | 14,00 | 1,500 | 13,500 | 25,00 |
| G 15 | 20,00 | 500 | 15,00 | 1,500 | 14,500 | 26,40 |
| G 16 | 25,00 | 500 | 16,00 | 1,500 | 15,400 | 27,80 |
| G 17 | 30,00 | 500 | 17,00 | 1,750 | 16,350 | 29,50 |
| G 18 | 35,00 | 500 | 18,00 | 1,750 | 17,300 | 31,40 |
| G 20 | 40,00 | 250 | 20,00 | 1,750 | 19,300 | 34,40 |
| G 22 | 50,00 | 250 | 22,00 | 1,750 | 21,200 | 37,00 |
| G 24 | su richiesta | 250 | 24,00 | 1,750 | 23,150 | 39,80 |
| G 25 | 60,00 | 250 | 25,00 | 1,750 | 24,150 | 41,60 |
| G 30 | 80,00 | 200 | 30,00 | 1,750 | 29,000 | 48,20 |
