Anelli TIPO AL per alberi
Compensatori di tolleranza assiale
Compensatori di tolleranza assiale
Materiale: Acciaio al carbonio
Durezza:
d1=16÷48mm: 470÷580 HV ⩠ 47÷54 HRC
Durezza:
d1=50÷100mm: 435÷530 HV ⩠ 44÷51 HRC
TRATTAMENTO SUPERFICIALE
Fosfatati ed oliati
Bruniti ed oliati
Secondo disponibilità di magazzino
Esempio di designazione:
anello tipo AL 30

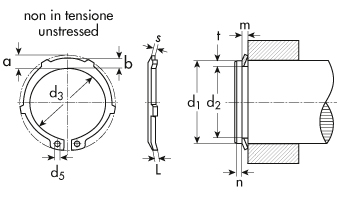

d1=diametro dell'albero
d2=diametro gola
d3=diametro anello a riposo
s=spessore
= Ad esaurimento
| Descrizione | Prezzo IVA escl euro/100 |
Confezione | d1 | s | d3 | d2 |
|---|---|---|---|---|---|---|
| AL 16 | 14,00 | 1.000 | 16,00 | 0,600 | 14,700 | 15,200 |
| AL 17 | 16,00 | 1.000 | 17,00 | 0,600 | 15,700 | 16,200 |
| AL 18 | 18,00 | 1.000 | 18,00 | 0,800 | 16,500 | 17,000 |
| AL 19 | 20,00 | 1.000 | 19,00 | 0,800 | 17,500 | 18,000 |
| AL 20 | 22,00 | 1.000 | 20,00 | 1,200 | 18,500 | 19,000 |
| AL 22 | 24,00 | 500 | 22,00 | 1,200 | 20,500 | 21,000 |
| AL 23 | 26,00 | 500 | 23,00 | 1,200 | 21,500 | 22,000 |
| AL 24 | 28,00 | 500 | 24,00 | 1,200 | 22,200 | 22,900 |
| AL 25 | 30,00 | 500 | 25,00 | 1,200 | 23,200 | 23,900 |
| AL 26 | 35,00 | 500 | 26,00 | 1,200 | 24,200 | 24,900 |
| AL 28 | 40,00 | 250 | 28,00 | 1,500 | 25,900 | 26,600 |
| AL 29 | 40,00 | 250 | 29,00 | 1,500 | 26,900 | 27,600 |
| AL 30 | 45,00 | 250 | 30,00 | 1,500 | 27,900 | 28,600 |
| AL 32 | 50,00 | 250 | 32,00 | 1,500 | 29,600 | 30,300 |
| AL 34 | 55,00 | 250 | 34,00 | 1,500 | 31,500 | 32,300 |
| AL 35 | 60,00 | 250 | 35,00 | 1,500 | 32,200 | 33,000 |
| AL 37 | 70,00 | 250 | 37,00 | 1,500 | 34,200 | 35,000 |
| AL 38 | 80,00 | 100 | 38,00 | 1,750 | 35,200 | 36,000 |
| AL 40 | 90,00 | 100 | 40,00 | 1,750 | 36,500 | 37,500 |
| AL 42 | 100,00 | 100 | 42,00 | 1,750 | 38,500 | 39,500 |
| AL 45 | 105,00 | 100 | 45,00 | 1,750 | 41,500 | 42,500 |
| AL 47 | 110,00 | 100 | 47,00 | 1,750 | 43,500 | 44,500 |
| AL 48 | 115,00 | 100 | 48,00 | 1,750 | 44,500 | 45,500 |
| AL 50 | 120,00 | 100 | 50,00 | 2,000 | 45,800 | 47,000 |
| AL 55 | 140,00 | 100 | 55,00 | 2,000 | 50,800 | 52,000 |
| AL 57 | su richiesta | 100 | 57,00 | 2,000 | 52,800 | 54,000 |
| AL 58 | 160,00 | 100 | 58,00 | 2,000 | 53,800 | 55,000 |
| AL 60 | 180,00 | 100 | 60,00 | 2,000 | 55,800 | 57,000 |
| AL 62 | 200,00 | 100 | 62,00 | 2,000 | 57,800 | 59,000 |
| AL 65 | 220,00 | 50 | 65,00 | 2,500 | 60,800 | 62,000 |
| AL 67 | su richiesta | 50 | 67,00 | 2,500 | 62,500 | 64,000 |
| AL 68 | su richiesta | 50 | 68,00 | 2,500 | 63,500 | 65,000 |
| AL 70 | 240,00 | 50 | 70,00 | 2,500 | 65,500 | 67,000 |
| AL 75 | 260,00 | 50 | 75,00 | 2,500 | 70,500 | 72,000 |
| AL 80 | 280,00 | 50 | 80,00 | 2,500 | 74,500 | 76,500 |
| AL 85 | 300,00 | 50 | 85,00 | 3,000 | 79,500 | 81,500 |
| AL 90 | 320,00 | 50 | 90,00 | 3,000 | 84,500 | 86,500 |
| AL 95 | 340,00 | 50 | 95,00 | 3,000 | 89,500 | 91,500 |
| AL 100 | su richiesta | 50 | 100,00 | 3,000 | 94,500 | 96,500 |
