Anelli TIPO RW per alberi
DIN 7993
ex UNI 7433 In filo
DIN 7993
ex UNI 7433 In filo
Materiale: Acciaio al carbonio
TRATTAMENTO SUPERFICIALE
Oliati
Esempio di designazione:
anello tipo RW 30

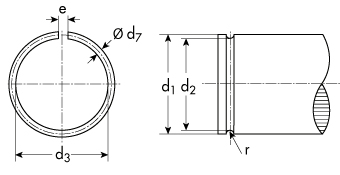

d1=diametro dell'albero
d2=diametro gola
d3=diametro anello a riposo
d7=diametro filo
= Ad esaurimento
| Descrizione | Prezzo IVA escl euro/100 |
Confezione | d1 | d7 | d3 | d2 |
|---|---|---|---|---|---|---|
| RW 4 | 4,00 | 5.000 | 4,00 | 0,8 | 3,100 | 3,200 |
| RW 5 | 4,00 | 5.000 | 5,00 | 0,8 | 4,100 | 4,200 |
| RW 6 | 4,00 | 5.000 | 6,00 | 0,8 | 5,100 | 5,200 |
| RW 7 | 4,00 | 2.500 | 7,00 | 0,8 | 6,100 | 6,200 |
| RW 8 | 4,00 | 2.500 | 8,00 | 0,8 | 7,100 | 7,200 |
| RW 10 | 4,00 | 2.000 | 10,00 | 0,8 | 9,100 | 9,200 |
| RW 12 | 5,00 | 2.000 | 12,00 | 1,0 | 10,800 | 11,000 |
| RW 14 | 5,00 | 1.000 | 14,00 | 1,0 | 12,800 | 13,000 |
| RW 16 | 6,00 | 1.000 | 16,00 | 1,6 | 14,200 | 14,400 |
| RW 18 | 6,00 | 1.000 | 18,00 | 1,6 | 16,200 | 16,400 |
| RW 20 | 7,00 | 1.000 | 20,00 | 2,0 | 17,700 | 18,000 |
| RW 22 | 8,00 | 500 | 22,00 | 2,0 | 19,700 | 20,000 |
| RW 24 | 9,00 | 500 | 24,00 | 2,0 | 21,700 | 22,000 |
| RW 25 | 9,00 | 500 | 25,00 | 2,0 | 22,700 | 23,000 |
| RW 26 | 9,00 | 500 | 26,00 | 2,0 | 23,700 | 24,000 |
| RW 28 | 9,00 | 500 | 28,00 | 2,0 | 25,700 | 26,000 |
| RW 30 | 10,00 | 500 | 30,00 | 2,0 | 27,700 | 28,000 |
| RW 32 | 14,00 | 250 | 32,00 | 2,5 | 29,100 | 29,500 |
| RW 35 | 15,00 | 250 | 35,00 | 2,5 | 32,100 | 32,500 |
| RW 38 | 18,00 | 250 | 38,00 | 2,5 | 35,100 | 35,500 |
| RW 40 | 18,00 | 250 | 40,00 | 2,5 | 37,100 | 37,500 |
| RW 42 | 18,00 | 250 | 42,00 | 2,5 | 39,000 | 39,500 |
| RW 45 | 19,00 | 250 | 45,00 | 2,5 | 42,000 | 42,500 |
| RW 48 | 20,00 | 200 | 48,00 | 2,5 | 45,000 | 45,500 |
| RW 50 | 25,00 | 200 | 50,00 | 2,5 | 47,000 | 47,500 |
| RW 55 | 30,00 | 200 | 55,00 | 3,2 | 51,100 | 51,800 |
| RW 60 | 40,00 | 200 | 60,00 | 3,2 | 56,100 | 56,800 |
| RW 65 | 50,00 | 200 | 65,00 | 3,2 | 61,100 | 61,800 |
| RW 70 | 60,00 | 200 | 70,00 | 3,2 | 66,000 | 66,800 |
| RW 75 | 70,00 | 200 | 75,00 | 3,2 | 71,000 | 71,800 |
| RW 80 | 80,00 | 200 | 80,00 | 3,2 | 76,000 | 76,800 |
| RW 85 | 85,00 | 100 | 85,00 | 3,2 | 81,000 | 81,800 |
| RW 90 | 90,00 | 100 | 90,00 | 3,2 | 86,000 | 86,800 |
| RW 95 | 95,00 | 100 | 95,00 | 3,2 | 91,000 | 91,800 |
| RW 100 | 100,00 | 100 | 100,00 | 3,2 | 95,800 | 96,800 |
| RW 105 | 105,00 | 100 | 105,00 | 3,2 | 100,800 | 101,800 |
| RW 110 | 110,00 | 100 | 110,00 | 3,2 | 105,800 | 106,800 |
| RW 115 | 115,00 | 100 | 115,00 | 3,2 | 110,800 | 111,800 |
| RW 120 | 120,00 | 100 | 120,00 | 3,2 | 115,800 | 116,800 |
| RW 125 | 130,00 | 100 | 125,00 | 3,2 | 120,800 | 121,800 |
