XAH per fori
Carichi medi - In pollici

Materiale: Acciaio al Carbonio
SAE 1070-1090

TRATTAMENTO SUPERFICIALE
Oliatura

Esempio di designazione:
XAH-37

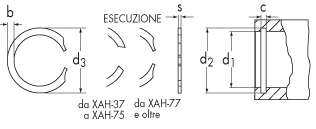

d₁=diametro foro
d₂=diametro gola
d₃=diametro esterno
s=spessore

= Ad esaurimento

Descrizione	Prezzo IVA escl euro/100	Confezione	d₁	d₁ inch	s inch	d₃	d₂
XAH-37	29,00 +20%	1.000	9,53	0.375	0.025	10,16	10,03
XAH-43	30,00 +20%	1.000	11,13	0.438	0.025	11,86	11,73
XAH-50	30,00 +20%	1.000	12,70	0.500	0.035	13,46	13,31
XAH-51	30,00 +20%	1.000	13,00	0.512	0.035	13,77	13,61
XAH-56	31,00 +20%	1.000	14,27	0.562	0.035	15,24	14,99
XAH-62	32,00 +20%	1.000	15,88	0.625	0.035	17,02	16,69
XAH-68	32,00 +20%	1.000	17,48	0.688	0.035	18,62	18,29
XAH-75	33,00 +20%	1.000	19,05	0.750	0.035	20,29	19,96
XAH-77	34,00 +20%	1.000	19,74	0.777	0.042	21,01	20,65
XAH-81	34,00 +20%	1.000	20,62	0.812	0.042	22,02	21,64
XAH-87	35,00 +20%	500	22,23	0.875	0.042	23,72	23,34
XAH-90	35,00 +20%	500	22,89	0.901	0.042	24,41	24,00
XAH-93	36,00 +20%	500	23,83	0.938	0.042	25,48	25,04
XAH-100	36,00 +20%	500	25,40	1.000	0.042	27,18	26,72
XAH-102	37,00 +20%	500	25,98	1.023	0.042	27,79	27,31
XAH-106	38,00 +20%	500	26,97	1.062	0.050	28,80	28,30
XAH-112	39,00 +20%	500	28,58	1.125	0.050	30,53	30,00
XAH-118	40,00 +20%	500	30,18	1.188	0.050	32,26	31,70
XAH-125	42,00 +20%	500	31,75	1.250	0.050	33,96	33,38
XAH-131	44,00 +20%	500	33,32	1.312	0.050	35,66	35,05
XAH-137	47,00 +20%	250	34,93	1.375	0.050	37,39	36,75
XAH-143	50,00 +20%	250	36,53	1.438	0.050	38,99	38,35
XAH-145	50,00 +20%	250	36,98	1.456	0.050	39,55	38,91
XAH-150	59,00 +20%	250	38,10	1.500	0.050	40,82	40,03
XAH-156	91,00 +20%	250	39,67	1.562	0.062	42,37	41,71
XAH-162	92,00 +20%	250	41,28	1.625	0.062	44,09	43,41
XAH-165	93,00 +20%	250	41,99	1.653	0.062	44,83	44,12
XAH-168	94,00 +20%	250	42,88	1.688	0.062	45,82	45,11
XAH-175	95,00 +20%	250	44,45	1.750	0.062	47,50	46,79
XAH-181	98,00 +20%	100	46,02	1.812	0.062	49,10	48,36
XAH-185	98,00 +20%	100	46,99	1.850	0.062	50,17	49,43
XAH-187	100,00 +20%	100	47,63	1.875	0.062	50,80	50,06
XAH-193	100,00 +20%	100	49,23	1.938	0.062	52,53	51,77
XAH-196	107,00 +20%	100	49,99	1.968	0.062	53,29	52,53
XAH-200	114,00 +20%	100	50,80	2.000	0.062	54,13	53,34
XAH-206	160,00 +20%	100	52,37	2.062	0.078	55,80	55,02
XAH-212	160,00 +20%	100	53,98	2.125	0.078	57,40	56,62
XAH-218	160,00 +20%	100	55,58	2.188	0.078	59,21	58,32
XAH-225	160,00 +20%	100	57,15	2.250	0.078	60,78	59,89
XAH-231	200,00 +20%	100	58,72	2.312	0.078	62,46	61,57
XAH-237	200,00 +20%	100	60,33	2.375	0.078	64,08	63,17
XAH-244	210,00 +20%	100	61,98	2.440	0.078	65,84	64,92
XAH-250	210,00 +20%	100	63,50	2.500	0.078	67,39	66,45
XAH-253	210,00 +20%	100	64,29	2.531	0.078	68,28	67,34
XAH-256	220,00 +20%	100	65,07	2.562	0.093	69,24	68,22
XAH-262	220,00 +20%	100	66,68	2.625	0.093	70,87	69,85
XAH-268	230,00 +20%	100	68,28	2.688	0.093	72,54	71,53
XAH-271	230,00 +20%	100	69,01	2.717	0.093	73,20	72,19
XAH-275	240,00 +20%	100	69,85	2.750	0.093	74,12	73,10
XAH-281	250,00 +20%	100	71,45	2.813	0.093	75,82	74,80
XAH-283	250,00 +20%	100	71,98	2.834	0.093	76,35	75,34
XAH-287	260,00 +20%	100	73,03	2.875	0.093	77,62	76,48
XAH-300	260,00 +20%	100	76,20	3.000	0.093	80,80	79,65
XAH-306	320,00 +20%	100	77,77	3.062	0.109	82,47	81,33
XAH-312	330,00 +20%	100	79,38	3.125	0.109	84,10	82,93
XAH-315	340,00 +20%	100	80,16	3.156	0.109	84,89	83,72
XAH-325	350,00 +20%	100	82,55	3.250	0.109	87,43	86,21
XAH-334	460,00 +20%	50	84,99	3.346	0.109	89,89	88,65
XAH-346	510,00 +20%	50	88,11	3.469	0.109	93,04	91,77
XAH-350	530,00 +20%	50	88,90	3.500	0.109	93,98	92,66
XAH-354	540,00 +20%	50	89,99	3.543	0.109	95,12	93,75
XAH-356	540,00 +20%	50	90,47	3.562	0.109	95,66	94,23
XAH-362	550,00 +20%	50	92,08	3.625	0.109	97,31	95,83
XAH-375	600,00 +20%	50	95,25	3.750	0.109	100,63	99,11
XAH-387	630,00 +20%	50	98,43	3.875	0.109	103,86	102,29
XAH-393	640,00 +20%	50	100,03	3.938	0.109	105,56	103,99
XAH-400	950,00 +20%	25	101,60	4.000	0.109	107,21	105,56
XAH-412	980,00 +20%	25	104,78	4.125	0.109	110,62	108,84
XAH-425	1.000,00 +20%	25	107,95	4.250	0.109	113,92	112,01
XAH-433	1.000,00 +20%	25	109,98	4.330	0.109	115,95	114,05
XAH-443	1.100,00 +20%	25	112,67	4.436	0.109	118,62	116,74
XAH-450	1.100,00 +20%	25	114,30	4.500	0.109	120,50	118,47
XAH-462	1.100,00 +20%	25	117,48	4.625	0.109	123,83	121,79
XAH-475	1.200,00 +20%	25	120,65	4.750	0.109	127,28	125,12
XAH-500	1.300,00 +20%	25	127,00	5.000	0.109	133,73	131,57
XAH-525	1.400,00 +20%	25	133,35	5.250	0.125	140,46	138,05
XAH-537	1.400,00 +20%	25	136,53	5.375	0.125	143,76	141,35
XAH-550	1.500,00 +20%	25	139,70	5.500	0.125	147,22	144,68
XAH-575	1.600,00 +20%	25	146,05	5.750	0.125	153,67	151,13
XAH-600	1.700,00 +20%	25	152,40	6.000	0.125	160,25	157,58
XAH-625	2.700,00 +20%	25	158,75	6.250	0.156	166,83	164,03
XAH-650	2.900,00 +20%	25	165,10	6.500	0.156	173,53	170,48
XAH-662	3.000,00 +20%	25	168,28	6.625	0.156	177,17	173,86
XAH-675	3.100,00 +20%	25	171,45	6.750	0.156	180,34	177,04
XAH-700	3.300,00 +20%	25	177,80	7.000	0.156	186,69	183,39
XAH-725	3.500,00 +20%	25	184,15	7.250	0.187	193,80	190,50
XAH-750	3.900,00 +20%	25	190,50	7.500	0.187	200,41	196,85
XAH-800	4.100,00 +20%	25	203,20	8.000	0.187	213,36	209,55
XAH-825	4.300,00 +20%	25	209,55	8.250	0.187	220,09	216,92
XAH-850	4.500,00 +20%	25	215,90	8.500	0.187	226,44	223,27
XAH-875	4.700,00 +20%	25	222,25	8.750	0.187	233,81	230,63
XAH-900	5.000,00 +20%	25	228,60	9.000	0.187	240,16	236,98
XAH-905	5.200,00 +20%	25	230,00	9.055	0.187	241,53	238,35
XAH-950	5.400,00 +20%	25	241,30	9.500	0.187	252,86	249,68
XAH-984	5.600,00 +20%	25	249,94	9.840	0.187	261,49	258,32
XAH-1000	5.900,00 +20%	25	254,00	10.000	0.187	265,56	262,38
