XAS per alberi Carichi medi - In pollici / Gandini Fasteners

Home > Anelli a spirale Smalley > Anelli d'arresto a sezione costante > XAS per alberi Carichi medi - In pollici

XAS per alberi
Carichi medi - In pollici

Materiale: Acciaio al Carbonio
SAE 1070-1090

TRATTAMENTO SUPERFICIALE
Oliatura

Esempio di designazione:
XAS 31>

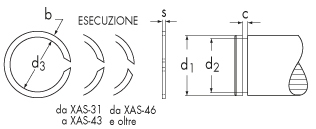

d₁=diametro albero
d₂=diametro gola
d₃=diametro interno anello
s=spessore

= Ad esaurimento

Descrizione	Prezzo IVA escl euro/100	Confezione	d₁	d₁ inch	s inch	d₃	d₂
XAS-31	31,00 +20%	1.000	7,92	0.312	0.025	7,14	7,37
XAS-34	31,00 +20%	1.000	8,74	0.344	0.025	7,92	8,18
XAS-35	32,00 +20%	1.000	8,99	0.354	0.025	8,13	8,38
XAS-37	32,00 +20%	1.000	9,53	0.375	0.025	8,66	8,92
XAS-39	32,00 +20%	1.000	9,98	0.393	0.025	9,12	9,37
XAS-40	33,00 +20%	1.000	10,31	0.406	0.025	9,45	9,70
XAS-43	33,00 +20%	1.000	11,13	0.438	0.025	10,21	10,46
XAS-46	34,00 +20%	1.000	11,91	0.469	0.025	11,00	11,25
XAS-50	34,00 +20%	1.000	12,70	0.500	0.035	11,79	12,04
XAS-55	35,00 +20%	1.000	14,00	0.551	0.035	13,06	13,31
XAS-56	35,00 +20%	1.000	14,27	0.562	0.035	13,31	13,56
XAS-59	36,00 +20%	1.000	15,09	0.594	0.035	14,10	14,38
XAS-62	36,00 +20%	1.000	15,88	0.625	0.035	14,88	15,16
XAS-66	36,00 +20%	1.000	16,99	0.669	0.035	16,00	16,26
XAS-68	37,00 +20%	1.000	17,48	0.688	0.042	16,36	16,66
XAS-75	38,00 +20%	1.000	19,05	0.750	0.042	17,86	18,19
XAS-78	38,00 +20%	1.000	19,84	0.781	0.042	18,62	18,92
XAS-81	39,00 +20%	1.000	20,62	0.812	0.042	19,41	19,71
XAS-87	40,00 +20%	500	22,23	0.875	0.042	20,83	21,21
XAS-93	40,00 +20%	500	23,83	0.938	0.042	22,38	22,76
XAS-98	41,00 +20%	500	24,99	0.984	0.042	23,50	23,88
XAS-100	42,00 +20%	500	25,40	1.000	0.042	23,90	24,28
XAS-102	43,00 +20%	500	25,98	1.023	0.042	24,43	24,82
XAS-106	44,00 +20%	500	26,97	1.062	0.050	25,40	25,81
XAS-112	44,00 +20%	500	28,58	1.125	0.050	26,92	27,31
XAS-118	46,00 +20%	500	30,18	1.188	0.050	28,47	28,85
XAS-125	47,00 +20%	500	31,75	1.250	0.050	29,95	30,33
XAS-131	52,00 +20%	500	33,32	1.312	0.050	31,29	31,75
XAS-137	55,00 +20%	250	34,93	1.375	0.050	32,79	33,25
XAS-143	55,00 +20%	250	36,53	1.438	0.050	34,32	34,80
XAS-150	63,00 +20%	250	38,10	1.500	0.050	35,76	36,32
XAS-156	105,00 +20%	250	39,67	1.562	0.062	37,26	37,85
XAS-162	106,00 +20%	250	41,28	1.625	0.062	38,79	39,40
XAS-168	106,00 +20%	250	42,85	1.687	0.062	40,16	40,92
XAS-175	106,00 +20%	250	44,45	1.750	0.062	41,66	42,42
XAS-177	107,00 +20%	100	44,98	1.771	0.062	42,09	42,85
XAS-181	106,00 +20%	100	46,02	1.812	0.062	43,13	43,89
XAS-187	107,00 +20%	100	47,63	1.875	0.062	44,68	45,44
XAS-196	107,00 +20%	100	50,01	1.969	0.062	46,96	47,73
XAS-200	111,00 +20%	100	50,80	2.000	0.062	47,75	48,51
XAS-206	170,00 +20%	100	52,37	2.062	0.078	49,17	49,94
XAS-212	170,00 +20%	100	53,98	2.125	0.078	50,72	51,49
XAS-215	170,00 +20%	100	54,76	2.156	0.078	51,46	52,22
XAS-225	170,00 +20%	100	57,15	2.250	0.078	53,75	54,51
XAS-231	170,00 +20%	100	58,72	2.312	0.078	55,22	55,98
XAS-237	180,00 +20%	100	60,33	2.375	0.078	56,77	57,53
XAS-243	180,00 +20%	100	61,90	2.437	0.078	58,29	59,06
XAS-250	270,00 +20%	100	63,50	2.500	0.078	59,84	60,60
XAS-255	270,00 +20%	100	65,00	2.559	0.078	61,29	62,05
XAS-262	270,00 +20%	100	66,68	2.625	0.078	62,87	63,63
XAS-268	280,00 +20%	100	68,25	2.687	0.078	64,39	65,15
XAS-275	320,00 +20%	100	69,85	2.750	0.093	65,89	66,65
XAS-287	330,00 +20%	100	73,03	2.875	0.093	68,91	69,67
XAS-293	330,00 +20%	100	74,60	2.937	0.093	70,38	71,15
XAS-300	330,00 +20%	100	76,20	3.000	0.093	71,88	72,64
XAS-306	330,00 +20%	100	77,77	3.062	0.093	73,41	74,17
XAS-312	330,00 +20%	100	79,38	3.125	0.093	74,96	75,72
XAS-315	340,00 +20%	100	80,16	3.156	0.093	75,69	76,45
XAS-325	350,00 +20%	100	82,55	3.250	0.093	77,98	78,74
XAS-334	470,00 +20%	50	84,94	3.344	0.093	80,26	81,03
XAS-343	490,00 +20%	50	87,30	3.437	0.093	82,58	83,34
XAS-350	580,00 +20%	50	88,90	3.500	0.109	83,95	84,84
XAS-354	580,00 +20%	50	89,99	3.543	0.109	84,99	85,88
XAS-362	600,00 +20%	50	92,08	3.625	0.109	86,94	87,83
XAS-368	620,00 +20%	50	93,65	3.687	0.109	88,44	89,33
XAS-375	640,00 +20%	50	95,25	3.750	0.109	89,94	90,83
XAS-387	660,00 +20%	50	98,43	3.875	0.109	92,89	93,90
XAS-393	680,00 +20%	50	100,03	3.938	0.109	94,31	95,45
XAS-400	1.000,00 +20%	25	101,60	4.000	0.109	95,78	96,93
XAS-425	1.100,00 +20%	25	107,95	4.250	0.109	102,01	103,28
XAS-437	1.200,00 +20%	25	111,13	4.375	0.109	105,18	106,45
XAS-450	1.200,00 +20%	25	114,30	4.500	0.109	108,08	109,47
XAS-475	1.300,00 +20%	25	120,65	4.750	0.109	114,17	115,57
XAS-500	1.400,00 +20%	25	127,00	5.000	0.109	120,14	121,67
XAS-525	1.500,00 +20%	25	133,35	5.250	0.125	126,24	127,76
XAS-550	1.600,00 +20%	25	139,70	5.500	0.125	132,23	133,76
XAS-575	1.700,00 +20%	25	146,05	5.750	0.125	138,33	139,85
XAS-590	1.700,00 +20%	25	149,86	5.900	0.125	142,24	143,66
XAS-600	1.800,00 +20%	25	152,40	6.000	0.125	144,45	145,95
XAS-625	2.800,00 +20%	25	158,75	6.250	0.156	150,27	152,04
XAS-650	3.100,00 +20%	25	165,10	6.500	0.156	156,24	158,14
XAS-675	3.500,00 +20%	25	171,45	6.750	0.156	162,20	164,24
XAS-700	3.500,00 +20%	25	177,80	7.000	0.156	168,17	170,33
XAS-725	3.700,00 +20%	25	184,15	7.250	0.187	173,74	176,02
XAS-750	3.900,00 +20%	25	190,50	7.500	0.187	180,09	182,37
XAS-800	4.300,00 +20%	25	203,20	8.000	0.187	192,02	194,56
XAS-850	4.700,00 +20%	25	215,90	8.500	0.187	204,47	207,26
XAS-900	5.200,00 +20%	25	228,60	9.000	0.187	217,04	219,96
XAS-925	5.400,00 +20%	25	234,95	9.250	0.187	223,52	226,31
XAS-950	5.600,00 +20%	25	241,30	9.500	0.187	229,62	232,66
XAS-1000	6.200,00 +20%	25	254,00	10.000	0.187	242,19	245,36
