Home > Anelli a spirale Smalley > Anelli d'arresto a spirale doppia (tipo Spirolox®) > WH per fori Carichi medi - In pollici

Materiali disponibili: Acciaio Inox AISI 302 Inox AISI 316

WH per fori
Carichi medi - In pollici

Materiale: Acciaio al Carbonio
SAE 1060-75

TRATTAMENTO SUPERFICIALE
Oliatura

Esempio di designazione:
WH-50

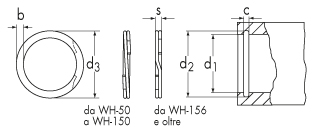

d₁=diametro albero
d₂=diametro gola
d₃=diametro esterno
s=spessore

= Ad esaurimento

Descrizione	Prezzo IVA escl euro/100	Confezione	d₁	d₁ inch	s inch	d₃	d₂
WH-50	20,00 +20%	1.000	12,70	0.500	0.025	13,51	13,36
WH-51	20,00 +20%	1.000	13,00	0.512	0.025	13,82	13,67
WH-53	20,00 +20%	1.000	13,49	0.531	0.025	14,33	14,15
WH-56	20,00 +20%	1.000	14,27	0.562	0.025	15,09	14,94
WH-59	20,00 +20%	1.000	15,09	0.594	0.025	15,90	15,72
WH-62	20,00 +20%	1.000	15,88	0.625	0.025	16,71	16,54
WH-65	20,00 +20%	1.000	16,66	0.656	0.025	17,50	17,32
WH-68	20,00 +20%	1.000	17,45	0.687	0.025	18,29	18,11
WH-71	20,00 +20%	1.000	18,24	0.718	0.025	19,08	18,90
WH-75	20,00 +20%	1.000	19,05	0.750	0.031	20,07	19,86
WH-77	20,00 +20%	1.000	19,74	0.777	0.031	20,75	20,52
WH-78	20,00 +20%	1.000	19,84	0.781	0.031	20,85	20,62
WH-81	20,00 +20%	1.000	20,62	0.812	0.031	21,67	21,41
WH-84	20,00 +20%	500	21,41	0.843	0.031	22,58	22,35
WH-86	21,00 +20%	500	22,00	0.866	0.031	23,19	22,94
WH-87	21,00 +20%	500	22,23	0.875	0.031	23,42	23,16
WH-90	21,00 +20%	500	23,01	0.906	0.031	24,10	23,85
WH-93	22,00 +20%	500	23,83	0.938	0.031	25,04	24,77
WH-96	22,00 +20%	500	24,59	0.968	0.037	26,04	25,78
WH-98	22,00 +20%	500	25,07	0.987	0.037	26,44	26,16
WH-100	22,00 +20%	500	25,40	1.000	0.037	26,77	26,49
WH-102	22,00 +20%	500	25,98	1.023	0.037	27,38	27,08
WH-103	22,00 +20%	500	26,19	1.031	0.037	27,53	27,28
WH-106	22,00 +20%	500	26,97	1.062	0.037	28,37	28,04
WH-109	22,00 +20%	500	27,76	1.093	0.037	29,13	28,83
WH-112	22,00 +20%	500	28,58	1.125	0.037	29,97	29,64
WH-115	22,00 +20%	500	29,36	1.156	0.037	30,73	30,43
WH-118	22,00 +20%	500	30,18	1.188	0.043	31,72	31,39
WH-121	22,00 +20%	500	30,94	1.218	0.043	32,46	32,16
WH-125	23,00 +20%	500	31,75	1.250	0.043	33,32	32,97
WH-128	24,00 +20%	500	32,54	1.281	0.043	34,09	33,76
WH-131	24,00 +20%	500	33,32	1.312	0.043	34,90	34,54
WH-134	25,00 +20%	500	34,11	1.343	0.043	35,76	35,43
WH-137	26,00 +20%	250	34,93	1.375	0.043	36,63	36,25
WH-140	27,00 +20%	250	35,71	1.406	0.043	37,39	37,03
WH-143	27,00 +20%	250	36,50	1.437	0.043	38,20	37,82
WH-145	28,00 +20%	250	36,98	1.456	0.043	38,68	38,30
WH-146	28,00 +20%	250	37,29	1.468	0.043	38,99	38,61
WH-150	28,00 +20%	250	38,10	1.500	0.043	39,80	39,42
WH-156	47,00 +20%	250	39,67	1.562	0.049	41,50	41,07
WH-157	47,00 +20%	250	39,98	1.574	0.049	41,88	41,48
WH-162	47,00 +20%	250	41,28	1.625	0.049	43,21	42,77
WH-165	48,00 +20%	250	41,99	1.653	0.049	43,94	43,48
WH-168	49,00 +20%	250	42,85	1.687	0.049	44,91	44,45
WH-175	49,00 +20%	250	44,45	1.750	0.049	46,58	46,05
WH-181	50,00 +20%	100	46,05	1.813	0.049	48,11	47,63
WH-185	50,00 +20%	100	46,99	1.850	0.049	49,20	48,69
WH-187	51,00 +20%	100	47,63	1.875	0.049	49,78	49,33
WH-193	52,00 +20%	100	49,23	1.938	0.049	51,44	50,93
WH-200	53,00 +20%	100	50,80	2.000	0.049	53,11	52,60
WH-204	54,00 +20%	100	51,99	2.047	0.049	54,31	53,80
WH-206	67,00 +20%	100	52,37	2.062	0.049	54,71	54,15
WH-212	68,00 +20%	100	53,98	2.125	0.049	56,31	55,75
WH-216	68,00 +20%	100	54,99	2.165	0.049	57,40	56,87
WH-218	68,00 +20%	100	55,58	2.188	0.049	58,01	57,45
WH-225	69,00 +20%	100	57,15	2.250	0.049	59,61	59,03
WH-231	69,00 +20%	100	58,72	2.312	0.049	61,29	60,71
WH-237	69,00 +20%	100	60,33	2.375	0.049	62,89	62,31
WH-243	69,00 +20%	100	61,90	2.437	0.049	64,59	63,98
WH-244	70,00 +20%	100	61,98	2.440	0.049	64,67	64,06
WH-250	72,00 +20%	100	63,50	2.500	0.049	66,19	65,58
WH-253	73,00 +20%	100	64,29	2.531	0.049	67,08	66,47
WH-256	74,00 +20%	100	65,07	2.562	0.049	67,89	67,26
WH-262	76,00 +20%	100	66,68	2.625	0.049	69,49	68,86
WH-267	77,00 +20%	100	68,00	2.677	0.049	70,84	70,28
WH-268	77,00 +20%	100	68,28	2.688	0.049	71,20	70,56
WH-275	91,00 +20%	100	69,85	2.750	0.049	72,77	72,16
WH-281	92,00 +20%	100	71,45	2.813	0.049	74,40	73,74
WH-283	94,00 +20%	100	71,98	2.834	0.049	75,03	74,37
WH-287	97,00 +20%	100	73,03	2.875	0.049	76,07	75,41
WH-293	98,00 +20%	100	74,60	2.937	0.049	77,67	76,99
WH-295	98,00 +20%	100	74,98	2.952	0.049	78,05	77,37
WH-300	110,00 +20%	100	76,20	3.000	0.061	79,30	78,64
WH-306	110,00 +20%	100	77,77	3.062	0.061	80,92	80,21
WH-312	110,00 +20%	100	79,38	3.125	0.061	82,58	81,86
WH-314	111,00 +20%	100	79,98	3.149	0.061	83,21	82,47
WH-318	111,00 +20%	100	80,95	3.187	0.061	84,10	83,39
WH-325	112,00 +20%	100	82,55	3.250	0.061	85,83	85,09
WH-331	120,00 +20%	50	84,12	3.312	0.061	87,53	86,77
WH-334	121,00 +20%	50	84,99	3.346	0.061	88,37	87,63
WH-337	121,00 +20%	50	85,73	3.375	0.061	89,13	88,37
WH-343	123,00 +20%	50	87,30	3.437	0.061	90,78	89,99
WH-350	124,00 +20%	50	88,90	3.500	0.061	92,35	91,59
WH-354	128,00 +20%	50	89,99	3.543	0.061	93,57	92,79
WH-356	128,00 +20%	50	90,47	3.562	0.061	94,06	93,27
WH-362	129,00 +20%	50	92,08	3.625	0.061	95,73	94,92
WH-368	130,00 +20%	50	93,65	3.687	0.061	97,33	96,49
WH-374	130,00 +20%	50	95,00	3.740	0.061	98,68	97,84
WH-375	130,00 +20%	50	95,25	3.750	0.061	98,91	98,09
WH-381	140,00 +20%	50	96,82	3.812	0.061	100,66	99,82
WH-387	140,00 +20%	50	98,43	3.875	0.061	102,24	101,42
WH-393	140,00 +20%	50	100,03	3.938	0.061	103,86	103,02
WH-400	160,00 +20%	25	101,60	4.000	0.061	105,59	104,75
WH-406	180,00 +20%	25	103,20	4.063	0.061	107,24	106,35
WH-412	180,00 +20%	25	104,78	4.125	0.061	108,81	107,92
WH-418	190,00 +20%	25	106,38	4.188	0.061	110,41	109,50
WH-425	190,00 +20%	25	107,95	4.250	0.061	112,17	111,25
WH-431	200,00 +20%	25	109,52	4.312	0.061	113,77	112,83
WH-433	200,00 +20%	25	109,98	4.330	0.061	114,22	113,28
WH-437	210,00 +20%	25	111,13	4.375	0.061	115,39	114,43
WH-443	210,00 +20%	25	112,70	4.437	0.061	117,12	116,15
WH-450	210,00 +20%	25	114,30	4.500	0.061	118,72	117,75
WH-452	220,00 +20%	25	114,99	4.527	0.061	119,41	118,44
WH-456	220,00 +20%	25	115,87	4.562	0.061	120,32	119,33
WH-462	220,00 +20%	25	117,48	4.625	0.072	122,00	121,03
WH-468	230,00 +20%	25	119,05	4.687	0.072	123,62	122,61
WH-472	230,00 +20%	25	119,99	4.724	0.072	124,54	123,55
WH-475	230,00 +20%	25	120,65	4.750	0.072	125,22	124,21
WH-481	240,00 +20%	25	122,22	4.812	0.072	126,82	125,78
WH-487	240,00 +20%	25	123,83	4.875	0.072	128,40	127,38
WH-492	250,00 +20%	25	124,99	4.921	0.072	129,59	128,55
WH-493	250,00 +20%	25	125,40	4.937	0.072	130,10	129,06
WH-500	250,00 +20%	25	127,00	5.000	0.072	131,70	130,66
WH-511	260,00 +20%	25	130,00	5.118	0.072	134,72	133,65
WH-512	260,00 +20%	25	130,18	5.125	0.072	134,90	133,83
WH-525	270,00 +20%	25	133,35	5.250	0.072	138,07	136,98
WH-537	270,00 +20%	25	136,53	5.375	0.072	141,38	140,26
WH-550	270,00 +20%	25	139,70	5.500	0.072	144,60	143,43
WH-551	280,00 +20%	25	139,98	5.511	0.072	144,86	143,71
WH-562	280,00 +20%	25	142,88	5.625	0.072	147,78	146,61
WH-570	290,00 +20%	25	144,98	5.708	0.072	150,09	148,87
WH-575	290,00 +20%	25	146,05	5.750	0.072	151,13	149,94
WH-587	290,00 +20%	25	149,23	5.875	0.072	154,36	153,11
WH-590	290,00 +20%	25	149,99	5.905	0.072	155,09	153,87
WH-600	290,00 +20%	25	152,40	6.000	0.072	157,53	156,29
WH-612	460,00 +20%	25	155,58	6.125	0.086	161,26	159,94
WH-625	480,00 +20%	25	158,75	6.250	0.086	164,44	163,12
WH-629	390,00 +20%	25	159,99	6.299	0.086	165,71	164,36
WH-637	400,00 +20%	25	161,93	6.375	0.086	167,67	166,29
WH-650	410,00 +20%	25	165,10	6.500	0.086	170,84	169,47
WH-662	420,00 +20%	25	168,28	6.625	0.086	174,32	172,90
WH-669	430,00 +20%	25	169,98	6.692	0.086	176,05	174,60
WH-675	430,00 +20%	25	171,45	6.750	0.086	177,47	176,07
WH-687	440,00 +20%	25	174,63	6.875	0.086	180,70	179,25
WH-700	490,00 +20%	25	177,80	7.000	0.086	183,87	182,42
WH-708	500,00 +20%	25	179,98	7.086	0.086	186,36	184,86
WH-712	520,00 +20%	25	180,98	7.125	0.086	187,35	185,85
WH-725	540,00 +20%	25	184,15	7.250	0.086	190,53	189,03
WH-737	560,00 +20%	25	187,33	7.375	0.086	193,75	192,20
WH-748	580,00 +20%	25	189,99	7.480	0.086	196,44	194,87
WH-750	590,00 +20%	25	190,50	7.500	0.086	196,95	195,38
WH-762	600,00 +20%	25	193,68	7.625	0.086	200,41	198,81
WH-775	620,00 +20%	25	196,85	7.750	0.086	203,56	201,98
WH-787	650,00 +20%	25	200,03	7.875	0.086	206,53	205,16
WH-800	680,00 +20%	25	203,20	8.000	0.086	209,96	208,33
WH-825	690,00 +20%	25	209,55	8.250	0.086	216,61	214,93
WH-826	910,00 +20%	25	209,98	8.267	0.086	217,07	215,37
WH-846	950,00 +20%	25	214,99	8.464	0.086	222,10	220,37
WH-850	1.000,00 +20%	25	215,90	8.500	0.086	223,01	221,28
WH-875	1.000,00 +20%	25	222,25	8.750	0.086	229,64	227,89
WH-885	1.100,00 +20%	25	224,99	8.858	0.086	232,44	230,63
WH-900	1.100,00 +20%	25	228,60	9.000	0.086	236,04	234,24
WH-905	1.200,00 +20%	25	230,00	9.055	0.086	237,72	235,89
WH-925	1.300,00 +20%	25	234,95	9.250	0.086	242,70	240,84
WH-944	1.300,00 +20%	25	239,98	9.448	0.086	247,78	245,87
WH-950	1.300,00 +20%	25	241,30	9.500	0.086	249,07	247,19
WH-975	1.400,00 +20%	25	247,65	9.750	0.086	255,73	253,80
WH-1000	1.500,00 +20%	25	254,00	10.000	0.086	262,13	260,15
WH-1025	1.500,00 +20%	25	260,35	10.250	0.086	268,78	266,75
WH-1050	1.600,00 +20%	25	266,70	10.500	0.086	275,18	273,10
WH-1075	1.700,00 +20%	25	273,05	10.750	0.086	281,81	279,70
WH-1100	1.800,00 +20%	25	279,40	11.000	0.086	288,21	286,05
