Materiali disponibili: Acciaio Inox AISI 302 Inox AISI 316

WHM per fori
Carichi pesanti - In pollici

Materiale: Acciaio al Carbonio
SAE 1070-1090

TRATTAMENTO SUPERFICIALE
Oliatura

Esempio di designazione:
WHM-25

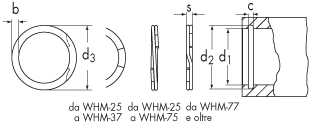

d₁=diametro foro
d₂=diametro gola
d₃=diametro esterno
s=spessore

= Ad esaurimento

Descrizione	Prezzo IVA escl euro/100	Confezione	d₁	d₁ inch	s inch	d₃	d₂
WHM-25	15,20 +20%	1.000	6,35	0.250	0.015	6,86	6,81
WHM-31	15,60 +20%	1.000	7,92	0.312	0.015	8,46	8,38
WHM-37	16,00 +20%	1.000	9,53	0.375	0.025	10,16	10,08
WHM-43	16,40 +20%	1.000	11,10	0.437	0.025	11,79	11,71
WHM-50	16,80 +20%	1.000	12,70	0.500	0.035	13,67	13,46
WHM-51	17,20 +20%	1.000	13,00	0.512	0.035	13,97	13,77
WHM-56	17,20 +20%	1.000	14,27	0.562	0.035	15,37	15,14
WHM-62	17,60 +20%	1.000	15,88	0.625	0.035	17,15	16,89
WHM-68	18,00 +20%	1.000	17,48	0.688	0.035	18,87	18,59
WHM-75	19,20 +20%	1.000	19,05	0.750	0.035	20,50	20,22
WHM-77	56,00 +20%	1.000	19,74	0.777	0.042	21,23	20,96
WHM-81	56,00 +20%	1.000	20,62	0.812	0.042	22,17	21,89
WHM-86	57,00 +20%	500	22,00	0.866	0.042	23,65	23,37
WHM-87	57,00 +20%	500	22,23	0.875	0.042	23,95	23,65
WHM-90	58,00 +20%	500	22,89	0.901	0.042	24,69	24,36
WHM-93	58,00 +20%	500	23,83	0.938	0.042	25,73	25,40
WHM-100	58,00 +20%	500	25,40	1.000	0.042	27,43	27,08
WHM-102	58,00 +20%	500	25,98	1.023	0.042	28,07	27,71
WHM-106	58,00 +20%	500	26,97	1.062	0.050	28,91	28,70
WHM-112	58,00 +20%	500	28,58	1.125	0.050	30,61	30,40
WHM-118	58,00 +20%	500	30,18	1.188	0.050	32,28	32,05
WHM-125	59,00 +20%	500	31,75	1.250	0.050	34,01	33,78
WHM-131	60,00 +20%	500	33,32	1.312	0.050	35,71	35,46
WHM-137	60,00 +20%	250	34,93	1.375	0.050	37,36	37,11
WHM-143	60,00 +20%	250	36,55	1.439	0.050	39,09	38,81
WHM-145	60,00 +20%	250	36,98	1.456	0.050	39,60	39,32
WHM-150	60,00 +20%	250	38,10	1.500	0.050	40,77	40,49
WHM-156	61,00 +20%	250	39,67	1.562	0.062	42,55	42,11
WHM-162	61,00 +20%	250	41,28	1.625	0.062	44,25	43,82
WHM-165	61,00 +20%	250	41,99	1.653	0.062	45,01	44,58
WHM-168	61,00 +20%	250	42,88	1.688	0.062	45,97	45,52
WHM-175	62,00 +20%	250	44,45	1.750	0.062	47,65	47,19
WHM-181	62,00 +20%	100	46,02	1.812	0.062	49,28	48,82
WHM-185	62,00 +20%	100	46,99	1.850	0.062	50,32	49,83
WHM-187	62,00 +20%	100	47,63	1.875	0.062	51,00	50,52
WHM-193	64,00 +20%	100	49,23	1.938	0.062	52,71	52,22
WHM-200	78,00 +20%	100	50,80	2.000	0.062	54,41	53,90
WHM-206	111,00 +20%	100	52,37	2.062	0.078	55,91	55,52
WHM-212	112,00 +20%	100	53,98	2.125	0.078	57,58	57,18
WHM-218	114,00 +20%	100	55,58	2.188	0.078	59,28	58,88
WHM-225	116,00 +20%	100	57,15	2.250	0.078	60,93	60,50
WHM-231	130,00 +20%	100	58,72	2.312	0.078	62,66	62,23
WHM-237	130,00 +20%	100	60,33	2.375	0.078	64,39	63,93
WHM-244	140,00 +20%	100	61,98	2.440	0.078	66,09	65,63
WHM-250	140,00 +20%	100	63,50	2.500	0.078	67,74	67,26
WHM-253	140,00 +20%	100	64,29	2.531	0.078	68,58	68,10
WHM-256	180,00 +20%	100	65,07	2.562	0.093	69,42	68,94
WHM-262	180,00 +20%	100	66,68	2.625	0.093	71,15	70,64
WHM-268	190,00 +20%	100	68,28	2.688	0.093	72,85	72,34
WHM-275	190,00 +20%	100	69,85	2.750	0.093	74,52	74,02
WHM-281	190,00 +20%	100	71,45	2.813	0.093	76,23	75,69
WHM-283	190,00 +20%	100	71,98	2.834	0.093	76,89	76,35
WHM-287	190,00 +20%	100	73,03	2.875	0.093	78,03	77,50
WHM-300	200,00 +20%	100	76,20	3.000	0.093	81,38	80,82
WHM-306	250,00 +20%	100	77,77	3.062	0.111	83,08	82,50
WHM-312	260,00 +20%	100	79,38	3.125	0.111	84,79	84,20
WHM-315	260,00 +20%	100	80,19	3.157	0.111	85,62	85,04
WHM-325	260,00 +20%	100	82,55	3.250	0.111	88,14	87,53
WHM-334	270,00 +20%	50	84,99	3.346	0.111	90,70	90,07
WHM-347	290,00 +20%	50	87,99	3.464	0.111	94,01	93,35
WHM-350	300,00 +20%	50	88,90	3.500	0.111	94,89	94,23
WHM-354	300,00 +20%	50	89,99	3.543	0.111	96,04	95,38
WHM-356	310,00 +20%	50	90,47	3.562	0.111	96,57	95,91
WHM-362	310,00 +20%	50	92,08	3.625	0.111	98,25	97,56
WHM-375	340,00 +20%	50	95,25	3.750	0.111	101,65	100,94
WHM-387	440,00 +20%	50	98,43	3.875	0.111	105,05	104,32
WHM-393	450,00 +20%	50	100,03	3.938	0.111	106,76	106,02
WHM-400	490,00 +20%	25	101,60	4.000	0.111	108,46	107,70
WHM-412	510,00 +20%	25	104,78	4.125	0.111	110,97	110,21
WHM-425	540,00 +20%	25	107,95	4.250	0.111	114,33	113,54
WHM-433	550,00 +20%	25	109,98	4.330	0.111	116,54	115,72
WHM-450	570,00 +20%	25	114,30	4.500	0.111	121,11	120,27
WHM-462	590,00 +20%	25	117,48	4.625	0.111	124,43	123,57
WHM-475	610,00 +20%	25	120,65	4.750	0.111	127,76	126,87
WHM-500	670,00 +20%	25	127,00	5.000	0.111	134,54	133,60
WHM-525	910,00 +20%	25	133,35	5.250	0.127	141,20	140,21
WHM-537	950,00 +20%	25	136,53	5.375	0.127	144,53	143,51
WHM-550	970,00 +20%	25	139,70	5.500	0.127	147,57	146,56
WHM-575	1.000,00 +20%	25	146,05	5.750	0.127	153,97	152,91
WHM-600	1.100,00 +20%	25	152,40	6.000	0.127	160,38	159,26
WHM-625	1.700,00 +20%	25	158,75	6.250	0.156	167,03	165,86
WHM-650	1.900,00 +20%	25	165,10	6.500	0.156	173,69	172,47
WHM-662	2.000,00 +20%	25	168,28	6.625	0.156	177,14	175,90
WHM-675	2.000,00 +20%	25	171,45	6.750	0.156	180,47	179,20
WHM-700	2.200,00 +20%	25	177,80	7.000	0.156	187,10	185,80
WHM-725	2.300,00 +20%	25	184,15	7.250	0.187	193,75	192,41
WHM-750	2.500,00 +20%	25	190,50	7.500	0.187	200,53	199,14
WHM-775	2.600,00 +20%	25	196,85	7.750	0.187	207,19	205,74
WHM-800	2.700,00 +20%	25	203,20	8.000	0.187	213,84	212,34
WHM-825	2.800,00 +20%	25	209,55	8.250	0.187	220,47	218,95
WHM-850	3.000,00 +20%	25	215,90	8.500	0.187	227,13	225,55
WHM-875	3.100,00 +20%	25	222,25	8.750	0.187	233,91	232,28
WHM-900	3.300,00 +20%	25	228,60	9.000	0.187	240,56	238,89
WHM-925	3.400,00 +20%	25	234,95	9.250	0.187	247,32	245,59
WHM-950	3.500,00 +20%	25	241,30	9.500	0.187	254,00	252,22
WHM-975	5.000,00 +20%	25	247,65	9.750	0.187	260,60	258,80
WHM-1000	5.200,00 +20%	25	254,00	10.000	0.187	267,28	265,43
WHM-1025	5.400,00 +20%	25	260,35	10.250	0.187	273,96	272,06
WHM-1050	5.500,00 +20%	25	266,70	10.500	0.187	280,59	278,64
WHM-1075	5.700,00 +20%	25	273,05	10.750	0.187	287,35	285,34
WHM-1100	5.900,00 +20%	25	279,40	11.000	0.187	294,01	291,97
WHM-1125	6.100,00 +20%	25	285,75	11.250	0.187	300,69	298,60
WHM-1150	6.700,00 +20%	25	292,10	11.500	0.187	307,39	305,26
WHM-1175	6.800,00 +20%	25	298,45	11.750	0.187	314,07	311,89
WHM-1200	7.000,00 +20%	25	304,80	12.000	0.187	320,75	318,52
WHM-1225	9.300,00 +20%	25	311,15	12.250	0.187	327,43	325,15
WHM-1250	9.600,00 +20%	25	317,50	12.500	0.187	334,11	331,80
WHM-1275	9.900,00 +20%	25	323,85	12.750	0.187	340,79	338,43
WHM-1300	9.900,00 +20%	25	330,20	13.000	0.187	347,47	345,06
WHM-1325	10.200,00 +20%	25	336,55	13.250	0.187	354,15	351,69
WHM-1350	10.700,00 +20%	25	342,90	13.500	0.187	360,86	358,34
WHM-1375	11.000,00 +20%	25	349,25	13.750	0.187	367,54	364,97
WHM-1400	11.200,00 +20%	25	355,60	14.000	0.187	374,19	371,60
WHM-1425	11.600,00 +20%	25	361,95	14.250	0.187	380,87	378,23
WHM-1450	11.800,00 +20%	25	368,30	14.500	0.187	387,58	384,89
WHM-1475	12.100,00 +20%	25	374,65	14.750	0.187	394,26	391,52
WHM-1500	12.400,00 +20%	25	381,00	15.000	0.187	400,94	398,15
