Home > Anelli a spirale Smalley > Anelli d'arresto a spirale doppia (tipo Spirolox®) > WS per alberi Carichi medi - In pollici

Materiali disponibili: Acciaio Inox AISI 302 Inox AISI 316

WS per alberi
Carichi medi - In pollici

Materiale: Acciaio al Carbonio
SAE 1070-1090

TRATTAMENTO SUPERFICIALE
Oliatura

Esempio di designazione:
WS-50

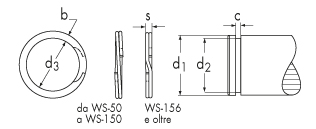

d₁=diametro albero
d₂=diametro gola
d₃=diametro interno anello
s=spessore

= Ad esaurimento

Descrizione	Prezzo IVA escl euro/100	Confezione	d₁	d₁ inch	s inch	d₃	d₂
WS-50	22,00 +20%	1.000	12,70	0.500	0.025	11,86	12,04
WS-53	22,00 +20%	1.000	13,49	0.531	0.025	12,65	12,83
WS-55	22,00 +20%	1.000	14,00	0.551	0.025	13,16	13,34
WS-56	22,00 +20%	1.000	14,27	0.562	0.025	13,44	13,61
WS-59	22,00 +20%	1.000	15,09	0.594	0.025	14,25	14,45
WS-62	23,00 +20%	1.000	15,88	0.625	0.025	14,86	15,09
WS-65	23,00 +20%	1.000	16,66	0.656	0.025	15,67	15,88
WS-66	23,00 +20%	1.000	16,99	0.669	0.025	15,98	16,21
WS-68	24,00 +20%	1.000	17,45	0.687	0.025	16,43	16,66
WS-71	24,00 +20%	1.000	18,24	0.718	0.025	17,25	17,45
WS-75	24,00 +20%	1.000	19,05	0.750	0.031	18,03	18,26
WS-78	24,00 +20%	1.000	19,84	0.781	0.031	18,82	19,05
WS-81	24,00 +20%	1.000	20,62	0.812	0.031	19,58	19,84
WS-84	24,00 +20%	500	21,41	0.843	0.031	20,40	20,62
WS-87	25,00 +20%	500	22,23	0.875	0.031	21,03	21,29
WS-90	25,00 +20%	500	23,01	0.906	0.031	21,84	22,07
WS-93	25,00 +20%	500	23,80	0.937	0.031	22,58	22,86
WS-96	25,00 +20%	500	24,59	0.968	0.037	23,27	23,50
WS-98	26,00 +20%	500	24,99	0.984	0.037	23,62	23,90
WS-100	26,00 +20%	500	25,40	1.000	0.037	24,03	24,31
WS-102	26,00 +20%	500	25,98	1.023	0.037	24,59	24,89
WS-103	26,00 +20%	500	26,19	1.031	0.037	24,84	25,10
WS-106	26,00 +20%	500	26,97	1.062	0.037	25,58	25,91
WS-109	26,00 +20%	500	27,76	1.093	0.037	26,42	26,70
WS-112	27,00 +20%	500	28,58	1.125	0.037	27,18	27,51
WS-115	27,00 +20%	500	29,36	1.156	0.037	27,99	28,30
WS-118	27,00 +20%	500	30,18	1.188	0.043	28,63	28,96
WS-121	27,00 +20%	500	30,94	1.218	0.043	29,44	29,72
WS-125	28,00 +20%	500	31,75	1.250	0.043	30,18	30,53
WS-128	28,00 +20%	500	32,54	1.281	0.043	31,01	31,32
WS-131	28,00 +20%	500	33,32	1.312	0.043	31,78	32,11
WS-134	30,00 +20%	500	34,11	1.343	0.043	32,56	32,89
WS-137	30,00 +20%	500	34,93	1.375	0.043	33,22	33,60
WS-140	31,00 +20%	250	35,71	1.406	0.043	34,04	34,39
WS-143	31,00 +20%	250	36,50	1.437	0.043	34,80	35,18
WS-146	31,00 +20%	250	37,29	1.468	0.043	35,61	35,97
WS-150	33,00 +20%	250	38,10	1.500	0.043	36,40	36,78
WS-156	49,00 +20%	250	39,67	1.562	0.049	37,85	38,28
WS-157	49,00 +20%	250	40,01	1.575	0.049	38,18	38,61
WS-162	50,00 +20%	250	41,28	1.625	0.049	39,34	39,78
WS-168	52,00 +20%	250	42,85	1.687	0.049	40,89	41,35
WS-175	52,00 +20%	250	44,45	1.750	0.049	42,49	42,95
WS-177	52,00 +20%	250	44,98	1.771	0.049	42,93	43,38
WS-181	53,00 +20%	250	46,05	1.813	0.049	43,94	44,42
WS-187	56,00 +20%	250	47,63	1.875	0.049	45,44	45,92
WS-193	56,00 +20%	100	49,23	1.938	0.049	46,84	47,27
WS-196	57,00 +20%	100	50,01	1.969	0.049	47,80	48,31
WS-200	72,00 +20%	100	50,80	2.000	0.049	48,49	49,00
WS-206	73,00 +20%	100	52,37	2.062	0.049	50,06	50,60
WS-212	74,00 +20%	100	53,98	2.125	0.049	51,54	52,10
WS-215	75,00 +20%	100	54,76	2.156	0.049	52,32	52,88
WS-216	75,00 +20%	100	54,99	2.165	0.049	52,58	53,11
WS-218	76,00 +20%	100	55,58	2.188	0.049	53,14	53,67
WS-225	77,00 +20%	100	57,15	2.250	0.049	54,69	55,27
WS-231	77,00 +20%	100	58,72	2.312	0.049	56,16	56,74
WS-236	92,00 +20%	100	59,99	2.362	0.049	57,43	58,01
WS-237	78,00 +20%	100	60,33	2.375	0.049	57,73	58,34
WS-243	92,00 +20%	100	61,90	2.437	0.049	59,21	59,82
WS-250	92,00 +20%	100	63,50	2.500	0.049	60,81	61,42
WS-255	94,00 +20%	100	65,00	2.559	0.049	62,20	62,81
WS-256	94,00 +20%	100	65,07	2.562	0.049	62,28	62,89
WS-262	96,00 +20%	100	66,68	2.625	0.049	63,86	64,49
WS-268	97,00 +20%	100	68,28	2.688	0.049	65,33	65,96
WS-275	98,00 +20%	100	69,85	2.750	0.049	66,93	67,56
WS-281	102,00 +20%	100	71,45	2.813	0.049	68,48	69,14
WS-287	104,00 +20%	100	73,03	2.875	0.049	69,98	70,64
WS-293	104,00 +20%	100	74,60	2.937	0.049	71,55	72,21
WS-295	104,00 +20%	100	74,98	2.952	0.049	71,91	72,59
WS-300	117,00 +20%	100	76,20	3.000	0.061	73,08	73,76
WS-306	118,00 +20%	100	77,77	3.062	0.061	74,63	75,34
WS-312	118,00 +20%	100	79,38	3.125	0.061	76,20	76,89
WS-314	119,00 +20%	100	79,98	3.149	0.061	76,78	77,50
WS-318	119,00 +20%	100	80,95	3.187	0.061	77,75	78,46
WS-325	120,00 +20%	100	82,55	3.250	0.061	79,27	80,01
WS-331	120,00 +20%	50	84,12	3.312	0.061	80,77	81,48
WS-334	120,00 +20%	50	84,91	3.343	0.061	81,53	82,27
WS-337	121,00 +20%	50	85,73	3.375	0.061	82,35	83,08
WS-343	122,00 +20%	50	87,30	3.437	0.061	83,85	84,61
WS-350	123,00 +20%	50	88,90	3.500	0.061	85,42	86,21
WS-354	127,00 +20%	50	89,99	3.543	0.061	86,41	87,20
WS-356	128,00 +20%	50	90,47	3.562	0.061	86,92	87,68
WS-362	129,00 +20%	50	92,08	3.625	0.061	88,47	89,28
WS-368	130,00 +20%	50	93,65	3.687	0.061	89,99	90,81
WS-374	130,00 +20%	50	95,00	3.740	0.061	91,36	92,15
WS-375	130,00 +20%	50	95,25	3.750	0.061	91,59	92,41
WS-381	130,00 +20%	50	96,82	3.812	0.061	93,17	93,98
WS-387	140,00 +20%	50	98,43	3.875	0.061	94,59	95,43
WS-393	150,00 +20%	50	100,03	3.938	0.061	96,11	97,03
WS-400	180,00 +20%	25	101,60	4.000	0.061	97,59	98,45
WS-406	190,00 +20%	25	103,20	4.063	0.061	99,21	100,05
WS-412	190,00 +20%	25	104,78	4.125	0.061	100,76	101,60
WS-413	200,00 +20%	25	105,00	4.134	0.061	100,97	101,85
WS-418	200,00 +20%	25	106,38	4.188	0.061	102,36	103,07
WS-425	200,00 +20%	25	107,95	4.250	0.061	103,73	104,65
WS-431	210,00 +20%	25	109,52	4.312	0.061	105,33	106,22
WS-433	210,00 +20%	25	110,01	4.331	0.061	105,77	106,68
WS-437	220,00 +20%	25	111,13	4.375	0.061	106,88	107,82
WS-443	220,00 +20%	25	112,70	4.437	0.061	108,48	109,40
WS-450	230,00 +20%	25	114,30	4.500	0.061	109,88	110,85
WS-456	230,00 +20%	25	115,87	4.562	0.072	111,35	112,32
WS-462	240,00 +20%	25	117,48	4.625	0.072	112,95	113,92
WS-468	240,00 +20%	25	119,05	4.687	0.072	114,50	115,49
WS-472	240,00 +20%	25	119,99	4.724	0.072	115,47	116,43
WS-475	250,00 +20%	25	120,65	4.750	0.072	116,10	117,09
WS-481	250,00 +20%	25	122,22	4.812	0.072	117,68	118,67
WS-487	260,00 +20%	25	123,83	4.875	0.072	119,25	120,27
WS-493	260,00 +20%	25	125,40	4.937	0.072	120,83	121,84
WS-500	270,00 +20%	25	127,00	5.000	0.072	122,43	123,34
WS-511	270,00 +20%	25	130,00	5.118	0.072	125,32	126,34
WS-512	270,00 +20%	25	130,18	5.125	0.072	125,45	126,52
WS-525	280,00 +20%	25	133,35	5.250	0.072	128,63	129,72
WS-537	280,00 +20%	25	136,53	5.375	0.072	131,75	132,79
WS-550	290,00 +20%	25	139,70	5.500	0.072	134,82	135,97
WS-551	290,00 +20%	25	139,98	5.511	0.072	135,13	136,25
WS-562	290,00 +20%	25	142,88	5.625	0.072	138,00	139,14
WS-575	290,00 +20%	25	146,05	5.750	0.072	140,97	142,16
WS-587	300,00 +20%	25	149,23	5.875	0.072	144,12	145,34
WS-590	300,00 +20%	25	149,99	5.905	0.072	144,91	146,10
WS-600	300,00 +20%	25	152,40	6.000	0.072	147,27	148,51
WS-612	480,00 +20%	25	155,58	6.125	0.086	149,94	151,21
WS-625	390,00 +20%	25	158,75	6.250	0.086	153,06	154,38
WS-629	520,00 +20%	25	159,99	6.299	0.086	154,33	155,63
WS-637	420,00 +20%	25	161,93	6.375	0.086	156,26	157,56
WS-650	430,00 +20%	25	165,10	6.500	0.086	159,36	160,73
WS-662	440,00 +20%	25	168,28	6.625	0.086	162,31	163,65
WS-675	450,00 +20%	25	171,45	6.750	0.086	165,43	166,83
WS-687	460,00 +20%	25	174,63	6.875	0.086	168,61	170,00
WS-700	510,00 +20%	25	177,80	7.000	0.086	171,73	173,18
WS-712	530,00 +20%	25	180,98	7.125	0.086	174,68	176,10
WS-725	560,00 +20%	25	184,15	7.250	0.086	177,77	179,27
WS-737	590,00 +20%	25	187,33	7.375	0.086	180,98	182,45
WS-750	610,00 +20%	25	190,50	7.500	0.086	184,15	185,62
WS-762	630,00 +20%	25	193,68	7.625	0.086	187,02	188,54
WS-775	650,00 +20%	25	196,85	7.750	0.086	190,14	191,72
WS-787	680,00 +20%	25	200,03	7.875	0.086	193,32	194,89
WS-800	910,00 +20%	25	203,20	8.000	0.086	196,44	198,07
WS-825	950,00 +20%	25	209,55	8.250	0.086	202,49	204,17
WS-850	1.000,00 +20%	25	215,90	8.500	0.086	208,79	210,52
WS-875	1.100,00 +20%	25	222,25	8.750	0.086	214,86	216,61
WS-900	1.200,00 +20%	25	228,60	9.000	0.086	221,16	222,96
WS-925	1.300,00 +20%	25	234,95	9.250	0.086	227,20	229,06
WS-950	1.400,00 +20%	25	241,30	9.500	0.086	233,53	235,41
WS-975	1.500,00 +20%	25	247,65	9.750	0.086	239,57	241,50
WS-1000	1.500,00 +20%	25	254,00	10.000	0.086	245,87	247,85
WS-1025	1.600,00 +20%	25	260,35	10.250	0.086	251,92	253,95
WS-1050	1.700,00 +20%	25	266,70	10.500	0.086	258,22	260,30
WS-1075	1.800,00 +20%	25	273,05	10.750	0.086	264,29	266,40
WS-1100	1.900,00 +20%	25	279,40	11.000	0.086	270,59	272,75
