VHM per fori Carichi leggeri / Gandini Fasteners

Home > Anelli a spirale Smalley > Anelli d'arresto a spirale singola (tipo Spirolox®) > VHM per fori Carichi leggeri

Materiali disponibili: Acciaio Inox AISI 302 Inox AISI 316

VHM per fori
Carichi leggeri

Materiale: Acciaio Inox AISI 316

TRATTAMENTO SUPERFICIALE
Sgrassaggio al vapore
Pulizia ad ultrasuoni

Esempio di designazione:
VHM-6-S16

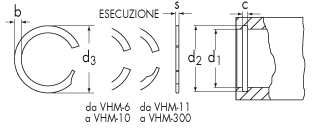

d₁=diametro foro
d₂=diametro gola
d₃=diametro esterno anello
s=spessore

= Ad esaurimento

Descrizione Prezzo IVA escl
euro/100 Confezione d₁ s d₃ d₂

VHM-6-S16 47,00 +20% 1.000 6,00 0,30 6,35 6,30

VHM-7-S16 48,00 +20% 1.000 7,00 0,30 7,38 7,32

VHM-8-S16 48,00 +20% 1.000 8,00 0,38 8,44 8,36

VHM-9-S16 50,00 +20% 1.000 9,00 0,38 9,54 9,46

VHM-10-S16 50,00 +20% 1.000 10,00 0,38 10,58 10,50

VHM-11-S16 50,00 +20% 1.000 11,00 0,38 11,68 11,60

VHM-12-S16 51,00 +20% 1.000 12,00 0,38 12,74 12,66

VHM-13-S16 53,00 +20% 1.000 13,00 0,46 13,80 13,72

VHM-14-S16 55,00 +20% 1.000 14,00 0,46 14,80 14,72

VHM-15-S16 56,00 +20% 1.000 15,00 0,46 15,80 15,72

VHM-16-S16 57,00 +20% 1.000 16,00 0,46 16,80 16,72

VHM-17-S16 60,00 +20% 1.000 17,00 0,46 17,82 17,72

VHM-18-S16 61,00 +20% 1.000 18,00 0,46 18,82 18,72

VHM-19-S16 62,00 +20% 1.000 19,00 0,46 19,86 19,76

VHM-20-S16 63,00 +20% 1.000 20,00 0,53 21,26 21,06

VHM-21-S16 74,00 +20% 500 21,00 0,53 22,27 22,06

VHM-22-S16 78,00 +20% 500 22,00 0,53 23,28 23,06

VHM-24-S16 80,00 +20% 500 24,00 0,53 25,29 25,06

VHM-25-S16 84,00 +20% 500 25,00 0,53 26,30 26,06

VHM-26-S16 89,00 +20% 500 26,00 0,53 27,31 27,06

VHM-28-S16 93,00 +20% 500 28,00 0,64 29,40 29,12

VHM-29-S16 95,00 +20% 500 29,00 0,64 30,41 30,12

VHM-30-S16 96,00 +20% 500 30,00 0,64 31,42 31,12

VHM-31-S16 103,00 +20% 500 31,00 0,64 32,43 32,12

VHM-32-S16 105,00 +20% 500 32,00 0,64 33,44 33,12

VHM-34-S16 107,00 +20% 500 34,00 0,64 35,45 35,12

VHM-35-S16 140,00 +20% 250 35,00 0,64 36,47 36,12

VHM-36-S16 140,00 +20% 250 36,00 0,64 37,48 37,12

VHM-37-S16 150,00 +20% 250 37,00 0,64 38,49 38,12

VHM-38-S16 150,00 +20% 250 38,00 0,64 39,50 39,12

VHM-40-S16 200,00 +20% 250 40,00 0,79 41,94 41,48

VHM-42-S16 200,00 +20% 250 42,00 0,79 43,96 43,48

VHM-45-S16 220,00 +20% 250 45,00 0,79 46,99 46,48

VHM-47-S16 250,00 +20% 250 47,00 0,79 49,00 48,48

VHM-48-S16 260,00 +20% 250 48,00 0,79 50,01 49,48

VHM-50-S16 270,00 +20% 100 50,00 0,79 52,04 51,48

VHM-52-S16 290,00 +20% 100 52,00 0,79 54,55 53,94

VHM-55-S16 300,00 +20% 100 55,00 0,79 57,57 56,94

VHM-56-S16 310,00 +20% 100 56,00 0,79 58,58 57,94

VHM-58-S16 320,00 +20% 100 58,00 0,79 60,60 59,94

VHM-60-S16 330,00 +20% 100 60,00 0,79 62,64 61,94

VHM-62-S16 330,00 +20% 100 62,00 0,79 64,67 63,94

VHM-63-S16 330,00 +20% 100 63,00 0,79 65,69 64,94

VHM-65-S16 340,00 +20% 100 65,00 0,79 67,70 66,94

VHM-68-S16 350,00 +20% 100 68,00 0,79 70,72 69,94

VHM-70-S16 350,00 +20% 100 70,00 0,79 72,74 71,94

VHM-72-S16 350,00 +20% 100 72,00 0,79 74,77 73,94

VHM-75-S16 360,00 +20% 100 75,00 0,79 77,80 76,94

VHM-78-S16 430,00 +20% 100 78,00 0,99 81,20 80,34

VHM-80-S16 430,00 +20% 100 80,00 0,99 83,23 82,34

VHM-82-S16 440,00 +20% 100 82,00 0,99 85,25 84,34

VHM-85-S16 570,00 +20% 50 85,00 0,99 88,29 87,34

VHM-88-S16 570,00 +20% 50 88,00 0,99 91,32 90,34

VHM-90-S16 580,00 +20% 50 90,00 0,99 93,36 92,34

VHM-92-S16 580,00 +20% 50 92,00 0,99 95,37 94,34

VHM-95-S16 590,00 +20% 50 95,00 0,99 98,39 97,34

VHM-98-S16 630,00 +20% 50 98,00 0,99 101,41 100,34

VHM-100-S16 770,00 +20% 50 100,00 0,99 103,43 102,34

VHM-102-S16 1.000,00 +20% 25 102,00 0,99 105,44 104,34

VHM-105-S16 1.100,00 +20% 25 105,00 1,17 108,92 107,80

VHM-110-S16 1.200,00 +20% 25 110,00 1,17 113,98 112,80

VHM-112-S16 1.200,00 +20% 25 112,00 1,17 116,01 114,80

VHM-115-S16 1.200,00 +20% 25 115,00 1,17 119,12 117,88

VHM-120-S16 1.400,00 +20% 25 120,00 1,17 124,30 123,00

VHM-125-S16 1.400,00 +20% 25 125,00 1,17 129,47 128,12

VHM-130-S16 1.500,00 +20% 25 130,00 1,17 134,66 133,26

VHM-135-S16 1.600,00 +20% 25 135,00 1,55 139,83 138,38

VHM-140-S16 1.600,00 +20% 25 140,00 1,55 145,00 143,50

VHM-145-S16 1.700,00 +20% 25 145,00 1,55 150,17 148,62

VHM-150-S16 1.800,00 +20% 25 150,00 1,55 155,30 153,76

VHM-155-S16 1.800,00 +20% 25 155,00 1,55 160,46 158,88

VHM-160-S16 1.800,00 +20% 25 160,00 1,55 165,64 164,00

VHM-165-S16 2.000,00 +20% 25 165,00 1,55 170,82 169,13

VHM-170-S16 2.100,00 +20% 25 170,00 1,55 175,99 174,25

VHM-175-S16 2.200,00 +20% 25 175,00 1,55 181,17 179,38

VHM-180-S16 2.400,00 +20% 25 180,00 1,55 186,35 184,50

VHM-185-S16 2.600,00 +20% 25 185,00 1,55 191,52 189,63

VHM-190-S16 2.900,00 +20% 25 190,00 1,55 196,70 194,75

VHM-195-S16 3.000,00 +20% 25 195,00 1,55 201,87 199,88

VHM-200-S16 3.300,00 +20% 25 200,00 1,55 207,05 205,00

VHM-210-S16 3.400,00 +20% 25 210,00 1,55 217,40 215,25

VHM-220-S16 4.000,00 +20% 25 220,00 1,93 227,76 225,50

VHM-230-S16 4.400,00 +20% 25 230,00 1,93 238,11 235,75

VHM-240-S16 5.200,00 +20% 25 240,00 1,93 248,46 246,00

VHM-250-S16 5.400,00 +20% 25 250,00 1,93 258,81 256,25

VHM-260-S16 5.900,00 +20% 25 260,00 1,93 269,17 266,50

VHM-270-S16 6.500,00 +20% 25 270,00 1,93 279,52 276,75

VHM-280-S16 7.100,00 +20% 25 280,00 1,93 289,87 287,00

VHM-290-S16 10.000,00 +20% 25 290,00 1,93 300,22 297,25

VHM-300-S16 11.000,00 +20% 25 300,00 1,93 310,58 307,50
