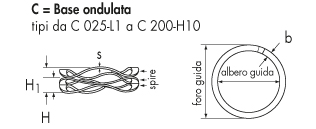

C a base ondulata
Serie in pollici

Materiale: Acciaio al Carbonio
SAE 1070-1090

TRATTAMENTO SUPERFICIALE
Oliatura

Esempio di designazione:
C025-L1

d₁ =diametro foro guida
d₄ =diametro albero guida
S=spessore
H=altezza libera
H1=altezza lavoro

= Ad esaurimento

Descrizione	Prezzo IVA escl euro/100	Confezione	d₁ foro guida mm	d₁ foro guida inch	d₄ albero guida mm	d₄ albero guida inch	H1 altezza di lavoro mm	H altezza libera mm
C200-H2	160,00 +20%	30	50,80	2.000	40,64	1.600	6,55	12,70

MOLLA

d₁ foro guida mm 50,80
d₁ foro guida inch 2.000
d₄ albero guida mm 40,64
d₄ albero guida inch 1.600
Carico N in H1 400,30
Carico Lb in H1 90,00
H1 altezza di lavoro mm 6,55
H1 Altezza di lavoro inch 0.258
H altezza libera mm 12,70
H Altezza libera inch 0.500
N. Spire 4
N. Onde 4,5
s mm 0,61
s inch 0.024
b mm 3,76
b inch 0.148
Rapporto Elastico N/mm 65,00
Rapporto Elastico Lb/inch 372
Peso Kg/1000 10,620
