CS a base piana
Serie in pollici

Materiale: Acciaio Inox

17-7 PH-C/CH 900

TRATTAMENTO SUPERFICIALE
Sgrassaggio al vapore
Pulizia ad ultrasuoni

Esempio di designazione:
CS031-L1-S17

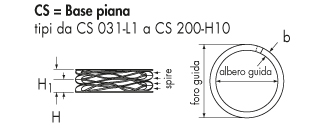

d₁ =diametro foro guida
d₄ =diametro albero guida
S=spessore
H=altezza libera
H1=altezza lavoro

= Ad esaurimento

Descrizione	Prezzo IVA escl euro/100	Confezione	d₁ foro guida mm	d₁ foro guida inch	d₄ albero guida mm	d₄ albero guida inch	H1 altezza di lavoro mm	H altezza libera mm
CS050-H4-S17	150,00 +20%	500	12,70	0.500	7,92	0.312	4,24	9,14

SPRINGS

d₁ bore diameter mm 12,70
d₁ bore diameter inch 0.500
d₄ shaft diameter mm 7,92
d₄ shaft diameter inch 0.312
Load N in H1 66,70
Load Lb in H1 15,00
H1 work height mm 4,24
H1 Work height inch 0.167
H free height mm 9,14
H free height inch 0.360
Nr. turns 6
Nr. wave 2,5
s mm 0,30
s inch 0.012
b mm 1,52
b inch 0.060
Spring rate N/mm 14,00
Spring rate Lb/inch 78
Weight kg/1000 0,870
