Materiali disponibili: Acciaio Inox
NSSB molle a onda NESTED
Serie metrica
Serie metrica
Materiale: Acciaio al Carbonio
SAE 1070-1090
Oliatura
Esempio di designazione:
NSSB-0063-L2

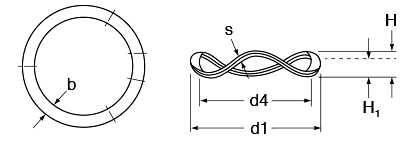

d1 =diametro foro guida
d4 =diametro albero guida
S=spessore
H=altezza libera
H1=altezza lavoro
= Ad esaurimento
| Descrizione | Prezzo IVA escl euro/100 |
Confezione | d1 foro guida mm | d4 albero guida mm | H1 altezza di lavoro mm | H altezza libera mm |
|---|---|---|---|---|---|---|
| NSSB-0063-L2 | su richiesta | - | 16,00 | 11,46 | 1,83 | 2,46 |
| NSSB-0063-L3 | su richiesta | - | 16,00 | 11,46 | 2,08 | 3,15 |
| NSSB-0075-L2 | su richiesta | - | 19,00 | 13,36 | 1,83 | 2,77 |
| NSSB-0075-L3 | su richiesta | - | 19,00 | 13,36 | 2,08 | 3,57 |
| NSSB-0087-L2 | su richiesta | - | 22,00 | 15,75 | 1,88 | 3,14 |
| NSSB-0087-L3 | su richiesta | - | 22,00 | 15,75 | 2,18 | 3,56 |
| NSSB-0095-L2 | su richiesta | - | 24,00 | 17,02 | 1,88 | 3,56 |
| NSSB-0095-L3 | su richiesta | - | 24,00 | 17,02 | 2,18 | 3,86 |
| NSSB-0102-L2 | su richiesta | - | 26,00 | 18,14 | 2,34 | 3,37 |
| NSSB-0102-L3 | su richiesta | - | 26,00 | 18,14 | 2,69 | 3,73 |
| NSSB-0110-L2 | su richiesta | - | 28,00 | 20,07 | 2,34 | 3,68 |
| NSSB-0110-L3 | su richiesta | - | 28,00 | 20,07 | 4,04 | 4,14 |
| NSSB-0118-L2 | su richiesta | - | 30,00 | 21,87 | 4,24 | 4,42 |
| NSSB-0118-L3 | su richiesta | - | 30,00 | 21,87 | 2,69 | 4,78 |
| NSSB-0126-L2 | su richiesta | - | 32,00 | 23,67 | 2,39 | 4,07 |
| NSSB-0126-L3 | su richiesta | - | 32,00 | 23,67 | 2,79 | 4,48 |
| NSSB-0138-L2 | su richiesta | - | 35,00 | 26,42 | 2,39 | 4,94 |
| NSSB-0138-L3 | su richiesta | - | 35,00 | 26,42 | 2,79 | 5,35 |
| NSSB-0146-L2 | su richiesta | - | 37,00 | 28,65 | 2,44 | 4,72 |
| NSSB-0146-L3 | su richiesta | - | 37,00 | 28,65 | 2,90 | 5,18 |
| NSSB-0158-L2 | su richiesta | - | 40,00 | 31,01 | 2,44 | 5,70 |
| NSSB-0158-L3 | su richiesta | - | 40,00 | 31,01 | 2,90 | 6,15 |
| NSSB-0165-L2 | su richiesta | - | 42,00 | 33,50 | 2,44 | 3,71 |
| NSSB-0165-L3 | su richiesta | - | 42,00 | 33,50 | 2,90 | 4,17 |
| NSSB-0185-L2 | su richiesta | - | 47,00 | 38,18 | 2,44 | 4,52 |
| NSSB-0185-L3 | su richiesta | - | 47,00 | 37,18 | 2,90 | 4,98 |
| NSSB-0205-L2 | su richiesta | - | 52,00 | 42,37 | 2,97 | 4,15 |
| NSSB-0205-L3 | su richiesta | - | 52,00 | 42,37 | 3,58 | 4,76 |
| NSSB-0217-L2 | su richiesta | - | 55,00 | 45,31 | 2,97 | 4,48 |
| NSSB-0217-L3 | su richiesta | - | 55,00 | 45,31 | 3,58 | 5,09 |
| NSSB-0244-L2 | su richiesta | - | 62,00 | 50,65 | 2,97 | 4,93 |
| NSSB-0244-L3 | su richiesta | - | 62,00 | 50,65 | 3,58 | 5,54 |
| NSSB-0268-L2 | su richiesta | - | 68,00 | 56,16 | 3,53 | 4,94 |
| NSSB-0268-L3 | su richiesta | - | 68,00 | 56,16 | 4,29 | 5,70 |
| NSSB-0276-L2 | su richiesta | - | 70,00 | 58,14 | 3,53 | 5,12 |
| NSSB-0276-L3 | su richiesta | - | 70,00 | 58,14 | 4,29 | 5,88 |
| NSSB-0284-L2 | su richiesta | - | 72,00 | 60,07 | 3,53 | 5,32 |
| NSSB-0284-L3 | su richiesta | - | 72,00 | 60,07 | 4,29 | 6,08 |
| NSSB-0295-L2 | su richiesta | - | 75,00 | 62,97 | 3,53 | 5,68 |
| NSSB-0295-L3 | su richiesta | - | 75,00 | 62,97 | 4,29 | 6,44 |
| NSSB-0315-L2 | su richiesta | - | 80,00 | 67,49 | 3,53 | 6,37 |
| NSSB-0315-L3 | su richiesta | - | 80,00 | 67,49 | 4,29 | 7,13 |
| NSSB-0335-L2 | su richiesta | - | 85,00 | 70,26 | 3,53 | 6,29 |
| NSSB-0335-L3 | su richiesta | - | 85,00 | 70,26 | 4,29 | 7,05 |
| NSSB-0354-L2 | su richiesta | - | 90,00 | 74,98 | 3,53 | 7,13 |
| NSSB-0354-L3 | su richiesta | - | 90,00 | 74,98 | 4,29 | 7,89 |
| NSSB-0374-L2 | su richiesta | - | 95,00 | 79,65 | 3,53 | 8,08 |
| NSSB-0374-L3 | su richiesta | - | 95,00 | 79,65 | 4,29 | 8,84 |
| NSSB-0394-L2 | su richiesta | - | 100,00 | 85,42 | 3,53 | 5,27 |
| NSSB-0394-L3 | su richiesta | - | 100,00 | 85,42 | 4,29 | 6,03 |
