NSSR molle a onda NESTED
Serie in pollici

Materiale: Acciaio al Carbonio
SAE 1070-1090

TRATTAMENTO SUPERFICIALE
Oliatura

Esempio di designazione:
NSSR-0050-L2

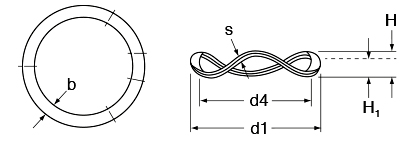

d₁ =diametro foro guida
d₄ =diametro albero guida
S=spessore
H=altezza libera
H1=altezza lavoro

= Ad esaurimento

Descrizione	Prezzo IVA escl euro/100	Confezione	d₁ foro guida mm	d₁ foro guida inch	d₄ albero guida mm	d₄ albero guida inch	H1 altezza di lavoro mm	H altezza libera mm
NSSR-0162-L2	su richiesta	-	41,28	1.625	31,73	1.249	2,44	6,10

SPRINGS

d₁ bore diameter mm 41,28
d₁ bore diameter inch 1.625
d₄ shaft diameter mm 31,73
d₄ shaft diameter inch 1.249
Load N in H1 249,10
Load Lb in H1 56,00
H1 work height mm 2,44
H1 Work height inch 0.096
H free height mm 6,10
H free height inch 0.240
Nr. turns 2
Nr. wave 3,0
s mm 0,46
s inch 0.018
b mm 3,63
b inch 0.143
Spring rate N/mm 68,10
Spring rate Lb/inch 389
Weight Lbs 56,0
