RW-0050 / RW in filo WAVO Serie in pollici / Molle a onda / Molle a onda Smalley / Gandini Fasteners

Home > Molle a onda Smalley > Molle a onda > RW in filo WAVO Serie in pollici > RW-0050

RW in filo WAVO
Serie in pollici

Materiale: Acciaio al Carbonio

SAE 1070-1090

TRATTAMENTO SUPERFICIALE
Oliatura

Esempio di designazione:
RW-0050

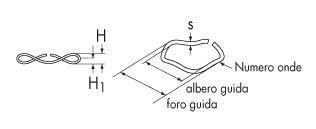

d₁ =diametro foro guida
d₄ =diametro albero guida
d₃ =diametro filo
H=altezza libera
H1=altezza lavoro

= Ad esaurimento

Descrizione	Prezzo IVA escl euro/100	Confezione	d₁ foro guida mm	d₁ foro guida inch	d₄ albero guida mm	d₄ albero guida inch	H1 altezza di lavoro mm	H altezza libera mm
RW-0050	42,00 +20%	1.000	12,70	0.500	10,36	0.408	1,32	1,57

MOLLA

d₁ foro guida mm 12,70
d₁ foro guida inch 0.500
d₄ albero guida mm 10,36
d₄ albero guida inch 0.408
Carico N in H1 155,70
Carico Lb in H1 35,00
H1 altezza di lavoro mm 1,32
H1 Altezza di lavoro inch 0.052
H altezza libera mm 1,57
H Altezza libera inch 0.062
N. Spire 1
N. Onde 3,0
s mm 0,79
s inch 0.031
Rapporto Elastico N/mm 613,00
Rapporto Elastico Lb/inch 3500
Peso Kg/1000 0,140
