Materiali disponibili: Acciaio Zincato Inox
Rondelle ELASTICHE SPACCATE
UNI 1751 B
ex DIN 127 B Tipo Grower
UNI 1751 B
ex DIN 127 B Tipo Grower
Materiale: Acciaio per molle
Esempio di designazione:
M 3 - DIN 127 B

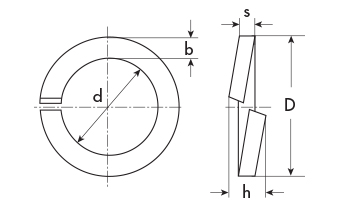

d=diametro interno
D=diametro esterno
b=larghezza radiale
s=spessore
h=altezza
= Ad esaurimento
| Descrizione | Prezzo IVA escl euro/100 |
Confezione |
Per viti M |
d | D | b | h min | s |
|---|---|---|---|---|---|---|---|---|
| 3 | 0,70 | 2.000 | 3 | 3,1 | 6,2 | 1,3 | 1,60 | 0,8 |
| 4 | 0,70 | 2.000 | 4 | 4,1 | 7,6 | 1,5 | 1,80 | 0,9 |
| 5 | 0,90 | 1.000 | 5 | 5,1 | 9,2 | 1,8 | 2,40 | 1,2 |
| 6 | 1,20 | 1.000 | 6 | 6,1 | 11,8 | 2,5 | 3,20 | 1,6 |
| 7 | 2,20 | 1.000 | 7 | 7,1 | 12,8 | 2,5 | 3,20 | 1,6 |
| 8 | 2,30 | 1.000 | 8 | 8,2 | 14,8 | 3,0 | 4,00 | 2,0 |
| 10 | 2,60 | 1.000 | 10 | 10,2 | 18,1 | 3,5 | 4,40 | 2,2 |
| 12 | 4,50 | 500 | 12 | 12,2 | 21,1 | 4,0 | 5,00 | 2,5 |
| 14 | 7,30 | 500 | 14 | 14,2 | 24,1 | 4,5 | 6,00 | 3,0 |
| 16 | 11,00 | 500 | 16 | 16,2 | 27,4 | 5,0 | 7,00 | 3,5 |
| 18 | 13,00 | 250 | 18 | 18,2 | 29,4 | 5,0 | 7,00 | 3,5 |
| 20 | 18,00 | 250 | 20 | 20,2 | 33,6 | 6,0 | 8,00 | 4,0 |
| 22 | 20,00 | 100 | 22 | 22,5 | 35,9 | 6,0 | 8,00 | 4,0 |
| 24 | 30,00 | 100 | 24 | 24,5 | 40,0 | 7,0 | 10,00 | 5,0 |
| 27 | 36,00 | 100 | 27 | 27,5 | 43,0 | 7,0 | 10,00 | 5,0 |
| 30 | 80,00 | 100 | 30 | 30,5 | 48,2 | 8,0 | 12,00 | 6,0 |
| 33 | 170,00 | 100 | 33 | 33,5 | 55,2 | 10,0 | 12,00 | 6,0 |
| 36 | 180,00 | 100 | 36 | 36,5 | 58,2 | 10,0 | 12,00 | 6,0 |
| 39 | 260,00 | 100 | 39 | 39,5 | 61,2 | 10,0 | 12,00 | 6,0 |
