Materiali disponibili: Acciaio Zincato
Rondelle RBE
DIN 6796 Elastiche
DIN 6796 Elastiche
Materiale: Acciaio per molle
TRATTAMENTO SUPERFICIALE:
Zincato
Esempio di designazione:
RBE 2 ZINCATE

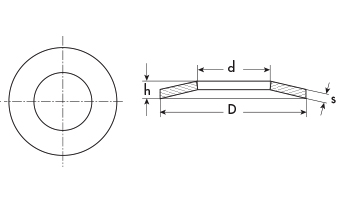

d=diametro interno D=diametro esterno s=spessore h=altezza
= Ad esaurimento
| Descrizione | Prezzo IVA escl euro/100 |
Confezione |
Per viti M |
d | D | h min | h max | s |
|---|---|---|---|---|---|---|---|---|
| RBE 2,5 ZINCATE | 1,80 | 10.000 | 2,5 | 2,7 | 6,0 | 0,61 | 0,72 | 0,5 |
| RBE 3 ZINCATE | 3,90 | 10.000 | 3 | 3,2 | 7,0 | 0,72 | 0,85 | 0,6 |
| RBE 4 ZINCATE | 3,20 | 5.000 | 4 | 4,3 | 9,0 | 1,12 | 1,30 | 1,0 |
| RBE 5 ZINCATE | 3,20 | 2.500 | 5 | 5,3 | 11,0 | 1,35 | 1,55 | 1,2 |
| RBE 6 ZINCATE | 4,80 | 2.500 | 6 | 6,4 | 14,0 | 1,70 | 2,00 | 1,5 |
| RBE 7 ZINCATE | 15,00 | 1.000 | 7 | 7,4 | 17,0 | 2,00 | 2,30 | 1,8 |
| RBE 8 ZINCATE | 11,00 | 1.000 | 8 | 8,4 | 18,0 | 2,24 | 2,60 | 2,0 |
| RBE 10 ZINCATE | 23,00 | 500 | 10 | 10,5 | 23,0 | 2,80 | 3,20 | 2,5 |
| RBE 12 ZINCATA | 45,00 | 250 | 12 | 13,0 | 29,0 | 3,43 | 3,95 | 3,0 |
| RBE 14 ZINCATE | 80,00 | 100 | 14 | 15,0 | 35,0 | 4,04 | 4,65 | 3,5 |
| RBE 16 ZINCATE | 120,00 | 100 | 16 | 17,0 | 39,0 | 4,58 | 5,25 | 4,0 |
| RBE 18 ZINCATE | 175,00 | 100 | 18 | 19,0 | 42,0 | 5,08 | 5,80 | 4,5 |
| RBE 20 ZINCATE | 270,00 | 100 | 20 | 21,0 | 45,0 | 5,60 | 6,40 | 5,0 |
| RBE 22 ZINCATE | 550,00 | 100 | 22 | 23,0 | 49,0 | 6,15 | 7,05 | 5,5 |
| RBE 24 ZINCATE | 580,00 | 50 | 24 | 25,0 | 56,0 | 6,77 | 7,75 | 6,0 |
| RBE 27 ZINCATE | 1.300,00 | 50 | 27 | 28,0 | 60,0 | 7,30 | 8,35 | 6,5 |
| RBE 30 ZINCATE | 1.600,00 | 50 | 30 | 31,0 | 70,0 | 8,00 | 9,20 | 7,0 |
