Tolleranze del carico
Molla a tazza singola

Il carico statico F si calcola sulla base di una lunghezza precisa I_prova e non sulla base di una determinata escursione elastica s, perché quest'ultimo procedimento porterebbe a dei risultati errati.
L'altezza di controllo I_prova risulta dall?altezza libera I_o e dalla grandezza h_o.

I_prova = I_o - 0.75 h_o con h_o = I_o - t

Anche nelle molle a tazza con superfici d'appoggio si prende in considerazione lo spessore nominale t e non lo spessore ridotto t'. La misurazione deve essere eseguita in fase di compressione. I piani di spinta che agiscono sulla molla devono essere temprati, rettificati e lucidati. Inoltre si raccomanda di usare un lubrificante adeguato.

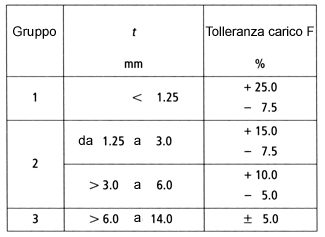

Per applicazioni normali, la tolleranza del carico per I_prova è di:

Tabella 7




Onde mantenere il carico entro i valori di tolleranza, in alcuni casi può essere necessario superare leggermente l'altezza I_o.


Colonna di molle a tazza

L'esame si esegue con colonne composte da dieci molle a tazza combinate in serie. Il carico misurato in fase di rilascio non deve essere inferiore ad una determinata percentuale (vedi tab. 8) del carico misurato in fase di compressione. I punti di misurazione si stabiliscono in base all'altezza di controllo:

L_prova = L_o - 0.75 h_o

Prima dell'esame occorre comprimere la colonna con il doppio della forza nominale F (s = 0.75 h_o) della molla singola. I piani di spinta alle estremità della colona devono avere le stesse caratteristiche di quelli usati per la misurazione del carico della molla a tazza singola. L'elemento di guida è eseguito con perno secondo la descrizione al capitolo 7. Si raccomanda sempre di usare un lubrificante adeguato.

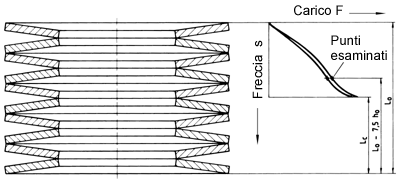

Fig. 34:
Esame di una colonna di molle a tazza


Tabella 8




I valori così calcolati non possono essere messi in relazione con i valori misurati delle molle a tazza singole.

Tolleranze per molle a tazza
Per quanto riguarda i diametri valgono i valori di tolleranza indicati nelle DIN 7160 e DIN 7161:
Diametro esterno D_e: campo di tolleranza H 12.
Diametro interno D_i: campo di tolleranza H 12.
Tolleranze di coassialità secondo DIN 7151:




Tolleranze di base:
Tabella 9

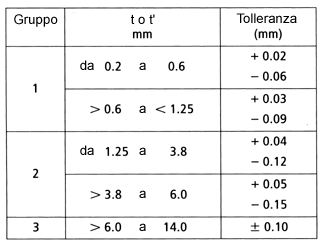

Tolleranza spessore della molla a tazza t o t':
Tabella 10




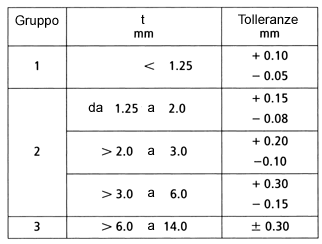

Tolleranza altezza libera I_o:
Tabella 11



Trattamento termico
La parziale decarburazione superficiale della molla, dopo trattamento termico, non deve eccedere il 3% dello spessore del materiale.
Per ottenere una buona resistenza a fatica, con minimo rilassamento, la durezza della molla, nei materiali a DIN 17221 e 17222, deve essere entro i limiti di 42/52 HRC. Le molle del gruppo 1 devono essere testate con metodo Vickers.

Esame di molle a tazza
Dimensioni, carichi ed esecuzioni

La procedura d'esame corrisponde alle indicazioni riportate in DIN 267, parte 5.
Per il carico F (s = 0.75 h_o), il diametro esterno D_e ed il diametro interno D_i vale il valore AQL di 1.
Per l'altezza libera I_o, lo spessore della tazza t o t' e per la rugosità della R_a vale il valore AQL di 1.5.

Durezza

La procedura d'esame corrisponde alle indicazioni riportate in DIN 50103 (Rockwell) e DIN 50133 (Vickers). Si esamina la zona di sezione OM.
Ulteriori esami previo accordi.
