Materiali disponibili: Acciaio
MOLLE A TAZZA REGGISPINTA CB
Serie non fessurata
Serie non fessurata
Materiale: Acciaio per Molle
(vedi anche: >Manuale Tecnico > Materiali)
Esempio di designazione:
MOLLE REGGISPINTA CB
non fessurate
9,8 X 6,2 X 0,2
= Ad esaurimento
| Descrizione | Prezzo IVA escl euro/100 |

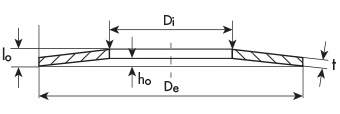

Confezione | De | Di | t | lo | Carico 0,75 h° (N) | Rif. Cuscinetto |
|---|---|---|---|---|---|---|---|---|
| 9,8X 6,2X 0,2 | 17,00 | 200 | 9,8 | 6,2 | 0,20 | 0,40 | 24,0 |
-
623 - |
| 12,8X 7,2X 0,25 | 17,00 | 200 | 12,8 | 7,2 | 0,25 | 0,50 | 29,0 |
-
624 - |
| 15,8X 8,2X 0,25 | 18,00 | 200 | 15,8 | 8,2 | 0,25 | 0,55 | 23,0 |
-
625 634 |
| 18,8X 9,2X 0,3 | 19,00 | 200 | 18,8 | 9,2 | 0,30 | 0,65 | 31,0 |
-
626 635 |
| 18,8X 10,2X 0,35 | 19,00 | 200 | 18,8 | 10,2 | 0,35 | 0,70 | 51,0 |
-
607 - |
| 21,8X 12,3X 0,35 | 20,00 | 200 | 21,8 | 12,3 | 0,35 | 0,75 | 46,0 |
-
608 627 |
| 23,7X 14,3X 0,4 | 21,00 | 200 | 23,7 | 14,3 | 0,40 | 0,90 | 80,0 |
-
609 - |
| 25,7X 14,3X 0,4 | 24,00 | 200 | 25,7 | 14,3 | 0,40 | 0,90 | 64,0 |
6000 - 629 |
| 27,7X 17,3X 0,4 | 25,00 | 200 | 27,7 | 17,3 | 0,40 | 1,00 | 80,0 |
6001 - - |
| 29,7X 17,3X 0,4 | 27,00 | 200 | 29,7 | 17,3 | 0,40 | 1,10 | 82,0 |
-
6200 - |
| 31,7X 20,4X 0,4 | 31,00 | 200 | 31,7 | 20,4 | 0,40 | 1,10 | 81,0 |
6002 6201 - |
| 34,6X 20,4X 0,4 | 36,00 | 200 | 34,6 | 20,4 | 0,40 | 1,10 | 61,0 |
-
- 6300 |
| 34,6X 22,4X 0,5 | 36,00 | 200 | 34,6 | 22,4 | 0,50 | 1,20 | 119,0 |
6003 6202 - |
| 36,6X 20,4X 0,5 | 42,00 | 200 | 36,6 | 20,4 | 0,50 | 1,30 | 111,0 |
-
- 6301 |
| 39,6X 25,5X 0,5 | 49,00 | 200 | 39,6 | 25,5 | 0,50 | 1,30 | 111,0 |
-
6203 - |
| 41,6X 25,5X 0,5 | 54,00 | 200 | 41,6 | 25,5 | 0,50 | 1,40 | 114,0 |
6004 - 6302 |
| 46,5X 30,5X 0,6 | 65,00 | 200 | 46,5 | 30,5 | 0,60 | 1,50 | 155,0 |
6005 6204 6303 |
| 46,5x 30,5x 0,8 | 220,00 | 200 | 46,5 | 30,5 | 0,80 | 1,75 | 360,0 |
-
- - |
| 51,5X 35,5X 0,6 | 80,00 | 200 | 51,5 | 35,5 | 0,60 | 1,50 | 135,0 |
-
6205 6304 |
| 54,5X 40,5X 0,6 | 86,00 | 200 | 54,5 | 40,5 | 0,60 | 1,50 | 140,0 |
6006 - - |
| 61,5X 40,5X 0,7 | 190,00 | 100 | 61,5 | 40,5 | 0,70 | 1,80 | 186,0 |
6007 6206 6305 |
| 67,5X 50,5X 0,7 | 220,00 | 100 | 67,5 | 50,5 | 0,70 | 1,70 | 160,0 |
6008 - - |
| 71,5X 45,5X 0,7 | 240,00 | 100 | 71,5 | 45,5 | 0,70 | 2,10 | 185,0 |
-
- 6306 |
| 71,5X 50,5X 0,7 | 240,00 | 100 | 71,5 | 50,5 | 0,70 | 2,10 | 217,0 |
-
6207 - |
| 74,5X 55,5X 0,8 | 270,00 | 100 | 74,5 | 55,5 | 0,80 | 1,90 | 212,0 |
6009 - - |
| 79,5X 50,5X 0,8 | 310,00 | - | 79,5 | 50,5 | 0,80 | 2,30 | 228,0 |
-
- 6307 |
| 79,5X 55,5X 0,8 | 310,00 | - | 79,5 | 55,5 | 0,80 | 2,30 | 264,0 |
6010 6208 - |
| 84,5X 60,5X 0,9 | 340,00 | - | 84,5 | 60,5 | 0,90 | 2,50 | 357,0 |
-
6209 - |
| 89,5X 60,5X 0,9 | 360,00 | - | 89,5 | 60,5 | 0,90 | 2,50 | 288,0 |
-
- 6308 |
| 89,5X 65,5X 0,9 | 360,00 | - | 89,5 | 65,5 | 0,90 | 2,50 | 333,0 |
6011 6210 - |
| 94,5X 75,5X 1 | 430,00 | - | 94,5 | 75,5 | 1,00 | 2,20 | 325,0 |
6012 - - |
| 99 X 65,5X 1 | 500,00 | - | 99,0 | 65,5 | 1,00 | 2,60 | 293,0 |
-
- 6309 |
| 99 X 70,5X 1 | 500,00 | - | 99,0 | 70,5 | 1,00 | 2,60 | 333,0 |
6013 6211 - |
| 109 X 70,5X 1,25 | 620,00 | - | 109,0 | 70,5 | 1,25 | 2,70 | 356,0 |
-
- 6310 |
| 109 X 75,5X 1,25 | 620,00 | - | 109,0 | 75,5 | 1,25 | 2,70 | 394,0 |
6014 6212 - |
| 114 X 90,5X 1,25 | 700,00 | - | 114,0 | 90,5 | 1,25 | 2,45 | 396,0 |
6015 - - |
| 119 X 75,5X 1,25 | 780,00 | - | 119,0 | 75,5 | 1,25 | 2,80 | 319,0 |
-
- 6311 |
| 119 X 85,5X 1,25 | 780,00 | - | 119,0 | 85,5 | 1,25 | 2,80 | 391,0 |
-
6213 - |
| 124 X 90,5X 1,25 | 880,00 | - | 124,0 | 90,5 | 1,25 | 3,00 | 441,0 |
6016 6214 - |
| 129 X 85,5X 1,25 | 1.000,00 | - | 129,0 | 85,5 | 1,25 | 3,20 | 402,0 |
-
- 6312 |
| 129 X 95,5X 1,25 | 1.000,00 | - | 129,0 | 95,5 | 1,25 | 3,20 | 441,0 |
6017 6215 - |
| 139 X 90,5X 1,25 | 1.200,00 | - | 139,0 | 90,5 | 1,25 | 3,25 | 353,0 |
-
- 6313 |
| 139 X101 X 1,25 | 1.200,00 | - | 139,0 | 101,0 | 1,25 | 3,25 | 427,0 |
6018 6216 - |
| 149 X 95,5X 1,5 | 1.800,00 | - | 149,0 | 95,5 | 1,50 | 3,20 | 380,0 |
-
- 6314 |
| 149 X106 X 1,5 | 1.800,00 | - | 149,0 | 106,0 | 1,50 | 3,20 | 448,0 |
6020 6217 - |
| 159 X101 X 1,5 | 2.100,00 | - | 159,0 | 101,0 | 1,50 | 3,50 | 409,0 |
-
- 6315 |
| 159 X111 X 1,5 | 2.100,00 | - | 159,0 | 111,0 | 1,50 | 3,50 | 477,0 |
6021 6218 - |
| 169 X111 X 1,5 | 2.200,00 | - | 169,0 | 111,0 | 1,50 | 3,80 | 472,0 |
-
- 6316 |
| 169 X121 X 1,5 | 2.200,00 | - | 169,0 | 121,0 | 1,50 | 3,80 | 542,0 |
6022 6219 - |
| 179 X121 X 2 | 2.900,00 | - | 179,0 | 121,0 | 2,00 | 4,20 | 861,0 |
-
- 6317 |
| 179 X126 X 2 | 2.900,00 | - | 179,0 | 126,0 | 2,00 | 4,20 | 934,0 |
6024 6220 - |
| 189 X121 X 2 | 3.500,00 | - | 189,0 | 121,0 | 2,00 | 4,30 | 760,0 |
-
- 6318 |
| 189 X131 X 2 | 3.500,00 | - | 189,0 | 131,0 | 2,00 | 4,30 | 849,0 |
-
6221 - |
| 198 X131X 2 | 4.000,00 | - | 198,0 | 131,0 | 2,00 | 4,50 | 813,0 |
-
- 6319 |
| 198 X141 X 2 | 4.000,00 | - | 198,0 | 141,0 | 2,00 | 4,50 | 917,0 |
6026 6222 - |
| 213 X151 X 2,25 | 15.500,00 | - | 213,0 | 151,0 | 2,25 | 4,50 | 941,0 |
-
6224 6320 |
| 223 X161 X 2,25 | 17.000,00 | - | 223,0 | 161,0 | 2,25 | 4,60 | 933,0 |
6030 - 6321 |
| 228 X161 X 2,25 | 17.000,00 | - | 228,0 | 161,0 | 2,25 | 4,95 | 1030,0 |
-
6226 - |
| 238 X161 X 2,25 | 18.000,00 | - | 238,0 | 161,0 | 2,25 | 5,25 | 1020,0 |
-
- 6322 |
| 248 X171 X 2,5 | 21.000,00 | - | 248,0 | 171,0 | 2,50 | 5,00 | 1000,0 |
-
6228 - |
| 258 X171 X 2,5 | su richiesta | - | 258,0 | 171,0 | 2,50 | 5,50 | 1108,0 |
-
- 6324 |
| 268 X181 X 2,5 | su richiesta | - | 268,0 | 181,0 | 2,50 | 5,70 | 1160,0 |
-
6230 - |
| 278 X181 X 2,5 | su richiesta | - | 278,0 | 181,0 | 2,50 | 6,00 | 1160,0 |
-
- 6326 |
| 288 X191 X 2,75 | su richiesta | - | 288,0 | 191,0 | 2,75 | 5,75 | 1150,0 |
-
6232 - |
| 298 X191 X 2,75 | su richiesta | - | 298,0 | 191,0 | 2,75 | 6,35 | 1310,0 |
-
- 6328 |
| 308 X202 X 3 | 21.000,00 | - | 308,0 | 202,0 | 3,00 | 6,10 | 1300,0 |
-
6234 - |
| 318 X212 X 3 | su richiesta | - | 318,0 | 212,0 | 3,00 | 6,20 | 1300,0 |
-
6236 6330 |
| 338 X232 X 3 | su richiesta | - | 338,0 | 232,0 | 3,00 | 6,60 | 1410,0 |
-
6238 6332 |
| 358 X242 X 3 | su richiesta | - | 358,0 | 242,0 | 3,00 | 7,20 | 1530,0 |
-
6240 6334 |
